蝶阀如何开启和关闭？完整操作指南蝶阀是工业和市政管道系统中应用最广泛的四分之一转流量控制装置。许多工程师和采购专家选择使用蝶阀。 工业蝶阀 蝶阀因其结构紧凑、成本低廉而备受青睐，但鲜有人真正了解其完整的开启和关闭机械过程。与直线行程闸阀和截止阀不同，蝶阀依靠精确的旋转运动来改变管道的流态。本文将清晰阐述蝶阀的开启和关闭工作原理、不同阀门设计的机械逻辑、驱动方式以及密封配合原理。1. 蝶阀的基本开启和关闭原理蝶阀的整个开启和关闭动作是通过一个 90度四分之一圈旋转其核心运动部件包括阀杆和内部蝶形阀瓣。阀杆接收来自手动或自动执行器的扭矩，驱动阀瓣在管道内水平旋转，实现全开、全关和中间节流状态。闭合过程（90° → 0°）：阀瓣沿垂直于流体流动方向的方向逐渐旋转，不断缩小流道。当旋转至0度时，阀瓣完全压紧阀座，堵塞管道，实现严密关闭。开启过程（0° → 90°）圆盘沿流体流动方向平行旋转，逐渐扩大流通面积。旋转至 90 度时，圆盘完全打开，最大限度降低流动阻力，实现最大流体通过。这种简单的旋转操作正是其工作原理所在。 蝶阀 和 耳形蝶阀 非常适合大口径管道。2. 完整的机械作用过程 开合循环遵循固定的机械传动链，确保运行准确稳定：首先，操作装置（操纵杆、齿轮箱、气动或电动执行器）输出旋转扭矩。该扭矩通过驱动轴传递至中央阀杆。一体式阀杆和阀瓣结构同步旋转，无空转。运动过程中，阀瓣逐渐与密封座分离或压缩。最后，机械限位装置锁定角度，完成开启或关闭定位。3. 不同阀门结构的开启和关闭逻辑同心蝶阀和偏心蝶阀在开启和关闭摩擦力方面存在明显差异，这直接影响使用寿命和运行稳定性：3.1 同心蝶阀操作同心蝶阀的阀杆、阀瓣和管道中心相互重叠。在每次开启和关闭行程中，阀瓣始终与阀座保持接触和摩擦。该阀门操作简便、成本低廉，适用于常规水处理和暖通空调管道的低频切换。3.2 三偏心蝶阀零摩擦运行三偏心蝶阀 采用三维错位结构。开启过程中，阀瓣瞬间与阀座无摩擦分离。关闭过程中，阀瓣仅在最终锁定位置与阀座接触。这种零摩擦的开启和关闭机构大大降低了阀座的磨损，使得这种阀座具有以下特点： 重型蝶阀 适用于高温、高压、频繁切换的工业管道。4. 开门和关门过程中的密封协调不同的密封类型对应不同的开启和关闭机械特性：4.1 软密封蝶阀软密封蝶阀 采用 EPDM 或 NBR 材质的阀座依靠弹性压缩实现完全关闭时的零泄漏。关闭时，阀瓣轻柔地挤压弹性阀座，填补微小缝隙。开启时，弹性阀座自动复位。这种灵活的密封开启和关闭方式确保了对清洁水和气体介质的完全密封。4.2 金属密封蝶阀金属密封蝶阀 采用精密金属对金属配合。开合过程实现了刚性机械配合与分离。具有高耐磨性和耐温性，即使在高温蒸汽、磨蚀性浆料等恶劣工作条件下也能保持稳定的开关性能。5. 自动蝶阀的开启和关闭方式现代工业管道采用自动蝶阀实现智能化的启闭控制：气动蝶阀该阀门由压缩空气驱动，可在数秒内完成快速的开启和关闭动作。它具有防爆优势，广泛应用于化工和石油化工管道切换。电动蝶阀该装置采用电动执行器驱动，具有速度稳定、角度定位精确和远程信号控制等特点。它支持延时开启/关闭和中间定位功能，适用于智能管道系统。手动蝶阀：通过杠杆或齿轮手轮操作，可实现现场手动开启和关闭，经济方便，适用于低频操作场景。6. 常见的开门和关门故障及原因阀门卡住：由沉积物堆积、阀座老化或执行器扭矩不足引起关闭不完全和泄漏：盘片偏移、座圈磨损或异物堵塞密封表面缓慢的开合速度气动气压不足或电动执行器参数偏差7. GEKO阀门精准的开启和关闭性能所有GEKO蝶阀均采用优化的旋转运动结构，确保灵活、平稳、精准的开启和关闭动作。我们全系列产品，包括对夹式、凸耳式、软密封式、金属密封式和三偏心蝶阀，均可实现零摩擦切换、稳定密封和长使用寿命。自动化 调节蝶阀 支持任意角度的开启和关闭，满足现代工业管道系统的隔离和节流控制要求。

 什么是蝶阀？它的主要组成部分是什么？蝶阀是一种常用的四分之一圈流量控制装置，广泛应用于市政和工业管道系统中，用于调节、节流或完全切断流体流量。其纤薄轻巧的设计使其比球阀或闸阀更节省空间，尤其适用于大直径管道。许多新用户和工厂工程师都希望了解蝶阀的工作原理以及各个内部部件如何协同工作以实现可靠的性能。本文将详细介绍蝶阀的定义、核心功能和所有关键部件。 蝶阀. 蝶阀的定义和核心功能最简单的蝶阀是通过旋转管道内的圆形阀瓣来控制流体。旋转90度即可将阀门在全开和全关位置之间切换。它还可以保持在中间角度，以调节流量。 晶片式蝶阀 和 耳形蝶阀 是两种最常见的车身样式，而偏置式设计则有 三偏心蝶阀 蝶阀可应对严苛的高温高压应用。它适用于水、空气、气体以及多种化学介质，广泛应用于水处理、暖通空调、电力和化工行业。蝶阀的关键部件1. 阀体阀体构成主要的承压壳体，并与管道连接。对夹式阀体安装在两个管道法兰之间，无需螺栓凸耳。凸耳式阀体则带有内置螺纹凸耳，用于牢固地固定法兰。重型 金属密封蝶阀 采用铸铁、球墨铸铁、不锈钢或合金钢机身，以承受恶劣的工作环境。2. 蝴蝶盘阀瓣是阀体内的圆形板，用于阻挡或允许流体通过。它随阀杆一起旋转。阀瓣的形状直接影响流体阻力。同心阀使用平面阀瓣；双偏心阀和三偏心阀使用弧形阀瓣，以减少旋转过程中阀座的摩擦。对于腐蚀性介质，阀瓣会进行涂层处理或采用不锈钢材质，以延长使用寿命。3. 气门杆阀杆是一根穿过阀体并与阀瓣牢固连接的轴。它将来自执行器或手轮的扭矩传递到阀瓣，从而驱动阀瓣旋转。大多数阀杆采用高强度不锈钢制成，以抵抗扭转和腐蚀。许多设计采用一体式阀杆和阀瓣连接，以消除间隙并提高控制精度。4. 座圈/密封圈阀座形成阀瓣与阀体之间的密封接触面。 软密封蝶阀 使用弹性体阀座（例如 EPDM 或 PTFE）可实现洁净介质的完全密封。金属阀座则采用金属对金属的密封表面，适用于橡胶阀座无法承受的高温、磨蚀性或蒸汽介质。 5. 阀杆密封件和垫片阀杆密封件可防止流体沿阀杆从阀体出口处泄漏。填料环或O形圈构成主要屏障。它们对于防止逸散性泄漏至关重要，尤其是在化工和油气行业。6. 执行器/操作单元执行器提供扭矩来转动轴杆和圆盘。手动版本使用手轮或操纵杆。 气动蝶阀 使用压缩空气进行快速开关或调节控制。 电动蝶阀 可实现远程自动化操作和精确的流量调节。定位器可安装在调节执行器上，以保持精确的圆盘角度。这些组件如何协同工作当执行器转动阀杆时，阀瓣在阀体内旋转。关闭时，阀瓣紧贴阀座，阻断流体流动。打开时，阀瓣沿流体流动方向平行旋转，使介质通过。所有部件必须与工作压力、温度和介质相匹配。阀座或阀瓣材料不匹配会导致泄漏和过早失效。GEKO阀门蝶阀系列GEKO阀门公司供应采用高品质组件的完整蝶阀组件。我们的产品系列包括软密封和金属密封、同心、双偏心和三偏心蝶阀，并提供对夹式、凸耳式和法兰式等多种安装方式，以及手动、气动或电动执行器，适用于全球工业和市政项目。9个核心SEO关键词：晶片式蝶阀、凸耳式蝶阀、三偏心蝶阀、软密封蝶阀、金属密封蝶阀、气动蝶阀、电动蝶阀、自动蝶阀、重型蝶阀

 蝶阀如何控制流体流量？完整操作指南蝶阀被广泛认为是市政和工业管道中最经济高效且节省空间的流体控制装置。与提供全直线流动的球阀或仅设计用于全开或全关隔离的闸阀不同， 工业蝶阀 采用独特的旋转盘机械结构，可实现灵活的流体管理。许多系统设计人员和工厂操作人员都想知道： 蝶阀如何精确、稳定地控制流体流量？ 本指南解释了完整的流量控制机制、蝶阀的不同工作状态、产品类型之间的结构差异以及现代管道系统中的实际流量控制性能。1. 蝶阀的基本流体控制原理蝶阀的核心流体控制方法依赖于……90度四分之一转旋转盘蝶形阀垂直安装在管道中心，其阀瓣沿阀杆旋转，从而改变管道内的有效流通面积。通过调节阀瓣角度，阀门可以精确地改变流动阻力、流体速度和管道压力，进而实现全通流、部分节流和完全断流这三大核心流量控制功能。这种简单可靠的旋转式流量控制方法是关键原因。 蝶阀, 耳形蝶阀偏置蝶阀广泛应用于大直径水、气体和低粘度工艺流体管道中。2. 三个核心流量控制状态2.1 全流开放状态当圆盘旋转90度并与流体方向平行时，管道达到最大流量。尽管圆盘仍位于管道内部，但其流线型结构最大限度地降低了流动阻力。在这种状态下， 工业蝶阀 允许无限制的流体输送，适用于长期循环管道运行和最大流量供应场景。2.2 精确节流和流量调节状态蝶阀在流体控制方面的最大优势在于其卓越的节流性能。当阀瓣保持在20%至70%开度之间的任意角度时，便可在管道内形成一个可调节的屏蔽区域。屏蔽区域越大，流动阻力越大，流体流量越低。 调节蝶阀 采用电动或气动执行器可以保持稳定的开启角度，实现工业系统的连续、精确的流量平衡、压力调节和流体分配控制。 2.3 完全关闭流体切断状态当阀瓣旋转到 0 度并完全垂直于流体流动方向时，阀瓣会紧密贴合阀座，从而阻塞整个流道。 软密封蝶阀 利用弹性座变形实现气泡密封零泄漏，适用于洁净介质； 金属密封蝶阀 依靠精密金属配件来阻隔高温、高压和磨蚀性流体，实现可靠的管道隔离和流体切断。3. 不同类型的蝶阀如何优化流量控制不同的蝶阀结构可提供完全不同的流体控制效果，以适应不同的工业工作条件：3.1 用于一般流量控制的同心蝶阀同心蝶阀的阀杆、阀瓣和管道中心重合，可提供稳定的基本流量调节和隔离。它们适用于常温低压的常规水处理、暖通空调和消防管道，具有经济实用的流体控制性能。3.2 用于重载流量控制的双偏心和三偏心蝶阀三偏心蝶阀 双偏心蝶阀采用独特的偏心结构。阀瓣在旋转过程中避免与阀座摩擦，即使在高压高温条件下也能确保平稳稳定的角度调节。 重型蝶阀 为蒸汽、烟气、腐蚀性化学介质和高循环工业过程管道提供精确的流量控制。3.3 晶片式与凸耳式流量控制特性晶片式蝶阀 具有超薄阀体和低流动阻力的特点，适用于需要稳定大流量控制的紧凑型管道系统。 耳形蝶阀 支持单方面管道拆卸，同时保持系统流量控制安全，便于分段管道维护，而不影响整个流体系统。4. 执行器如何支持精确的流体控制仅靠阀体无法实现稳定的流体控制；执行器决定了控制精度和自动化程度：手动蝶阀：实现简单的现场流量调节和管道隔离，适用于低频控制场景。气动蝶阀配备定位器以纠正角度偏差，在管道压力波动的情况下保持稳定的流量，是防爆工业流体系统的理想选择。电动自动蝶阀支持远程信号调节和比例流量控制，与智能工业系统配合，实现自动流体管理和精确流量分配。5. 蝶阀流体控制的主要优势利用单个阀门装置实现流体隔离和流量节流的双重功能适用于大口径管道流量控制，成本低，安装空间小平稳的旋转操作可确保稳定的流体调节，避免管道波动。多种产品类型可适应清洁、腐蚀性、高温和磨蚀性流体介质。支持现代工业系统的手动和自动智能流体控制6. GEKO阀门可靠的流体控制蝶阀解决方案GEKO阀门提供全系列高性能蝶阀，用于精确的工业流体控制。我们的产品系列包括软密封蝶阀和金属密封蝶阀、同心蝶阀和三偏心蝶阀、对夹式蝶阀和凸耳式蝶阀，以及手动、气动和电动自动蝶阀。所有产品均具有稳定的流量调节、可靠的关闭性能和较长的使用寿命，为水处理、暖通空调、化工、电力和市政工程系统提供精准高效的流体控制解决方案。9个核心SEO关键词工业蝶阀、三偏心蝶阀、软密封蝶阀、金属密封蝶阀、对夹式蝶阀、凸耳式蝶阀、调节蝶阀、重型蝶阀、自动蝶阀

 蝶阀的工作原理是什么？蝶阀是现代工业和市政管道系统中应用最广泛的四分之一转控制阀之一。大多数工程师都熟悉蝶阀的快速切换和紧凑结构。 工业蝶阀许多人并不完全了解蝶阀产品实现可靠流体隔离、耐压和精确流量调节的完整机械运行机制。与依靠球形密封的球阀或采用垂直行程运动的闸阀不同，蝶阀采用独特的旋转阀瓣机械结构。本文深入分析了蝶阀的完整机械运行机制，包括扭矩传递、阀瓣运动逻辑、软密封和金属密封蝶阀的密封力学、偏置工作原理以及自动化蝶阀的执行机构协调。1. 整体机械操作机构概述蝶阀的整个运行机构基于 旋转机械传动和流体动力学匹配执行器输出旋转扭矩，该扭矩通过阀杆传递，驱动内部蝶形盘旋转90度四分之一圈。通过改变蝶形盘在管道内的角度，阀门可以改变流体的流通横截面积，从而实现流体切断、全流通行和中间节流调节这三个核心机械功能。与多行程工业阀相比，该阀门的整体机械结构具有传动部件更少、运动逻辑更简单、响应速度更快等优点。2. 核心机械传动机构 扭矩传递是蝶阀运行的核心动力来源。完整的机械传动链由执行器、阀杆、轴销和蝶瓣组成，实现精确的动力转换和运动输出。当执行器接收到阀门开启或关闭信号时，会产生旋转扭矩并将其传递至垂直阀杆。阀杆通过精密轴销与蝶形阀瓣固定，消除空转并确保角度同步运动。阀杆轴依靠高精度轴套和密封填料降低摩擦阻力，确保旋转灵活稳定，不发生卡滞。该机械传动机构将电能、气动或手动动力转换为机械旋转，高效完成阀门的开启和关闭动作。3. 盘式流量控制机械机构蝶阀是流体控制的核心部件，其角位移直接决定管道内的流动状态。不同的开度角对应着完全不同的机械流动控制状态。在0度全闭位置，阀瓣与流体方向完全垂直，形成一道完整的介质阻隔屏障。在介质压力的作用下，阀瓣与阀座紧密配合，实现机械压缩密封。在90度全开位置，阀瓣与流体方向平行，最大限度降低流动阻力，实现最大流体通过。在0度至90度之间的任意角度，阀瓣与管壁形成重叠节流结构，利用机械阻隔改变流速和压力，实现连续流量调节。4. 密封机械机构（软密封和硬密封）蝶阀可靠的关闭性能源于两种不同的机械密封机制，分别适用于不同的工业工作条件： 4.1 弹性压缩密封机构（软密封）软密封蝶阀 采用弹性聚合物阀座，例如EPDM和Viton。在关闭行程中，阀瓣通过机械挤压弹性阀座产生微弹性变形。变形后的阀座填充阀瓣边缘与阀体之间的微小机械间隙，从而实现零泄漏密封。这种弹性补偿机械机制能够适应微小的加工公差和管道压力变化，确保软密封蝶阀在常温低压条件下实现严密关闭。4.2 精密机械研磨密封机构（金属座）金属密封蝶阀 采用刚性金属对金属密封机构。经精密加工和镜面研磨后，阀瓣和阀座形成高精度匹配密封对。依靠机械刚性接触和中压自紧力，该阀门在高温、高压和磨蚀性工况下实现稳定的密封性能。这种机械密封结构不存在老化变形问题，能够满足重型蝶阀长期高循环工业运行的需求。5. 偏置蝶阀零摩擦机械机构同心蝶阀和偏心蝶阀在机械操作逻辑上存在根本差异，这决定了其使用寿命和耐压性能。同心蝶阀的特点是阀杆、阀瓣和管道的中心完全重合。在每次开启和关闭循环中，阀瓣与阀座之间持续存在机械摩擦，导致阀座容易磨损。相比之下， 旅行偏移 蝶阀 双偏心蝶阀采用空间偏心机械结构。在初始旋转阶段，阀瓣自动与密封座分离，无摩擦接触。仅在最终关闭角度时，阀瓣才与密封座接触进行定位和密封。这种零摩擦机械操作机制大大降低了部件磨损，提高了阀门的耐久性，并能适应偏心蝶阀产品在重载、频繁切换的工作条件下运行。6. 执行器的自动协调机制不同的执行器构成不同的自动运行机制，与现代智能管道系统相匹配：气动蝶阀机构：将压缩空气压力能量转化为机械旋转扭矩，具有快速反应和防爆机械性能，适用于危险的工业环境。电动蝶阀机构：采用电机驱动和减速器扭矩放大，实现精确的角度定位，支持远程信号控制和比例调节。手动蝶阀机构依靠手动机械扭矩输入，传动结构简单，低频运行稳定可靠。7. 蝶阀机械机构的工业优势独特的机械操作结构赋予了 工业的 蝶阀 蝶阀具有不可替代的工业优势：紧凑的机械布局节省了对夹式和凸耳式蝶阀的安装空间；简单的传动结构降低了故障率；零摩擦偏置机构延长了三偏心蝶阀的使用寿命；灵活的角度位移实现了调节蝶阀的隔离和节流双重功能。这些机械特性使得各类蝶阀成为大口径工业和市政流体控制系统的首选解决方案。8. GEKO阀门高精度机械设计GEKO阀门公司优化了所有工业蝶阀的内部机械运行机构。采用精密铸造、CNC加工和镜面研磨技术，我们的对夹式蝶阀、凸耳式蝶阀、金属密封蝶阀和软密封蝶阀具有扭矩传递均匀、旋转灵活、阀瓣定位精准和密封性能稳定等特点。完整的产品系列，包括同心蝶阀、双偏心蝶阀和三偏心蝶阀，充分满足不同低压、中压和高压工业管道的机械运行要求。9个核心SEO关键词工业蝶阀、三偏心蝶阀、软密封蝶阀、金属密封蝶阀、对夹式蝶阀、凸耳式蝶阀、调节蝶阀、重型蝶阀、自动蝶阀

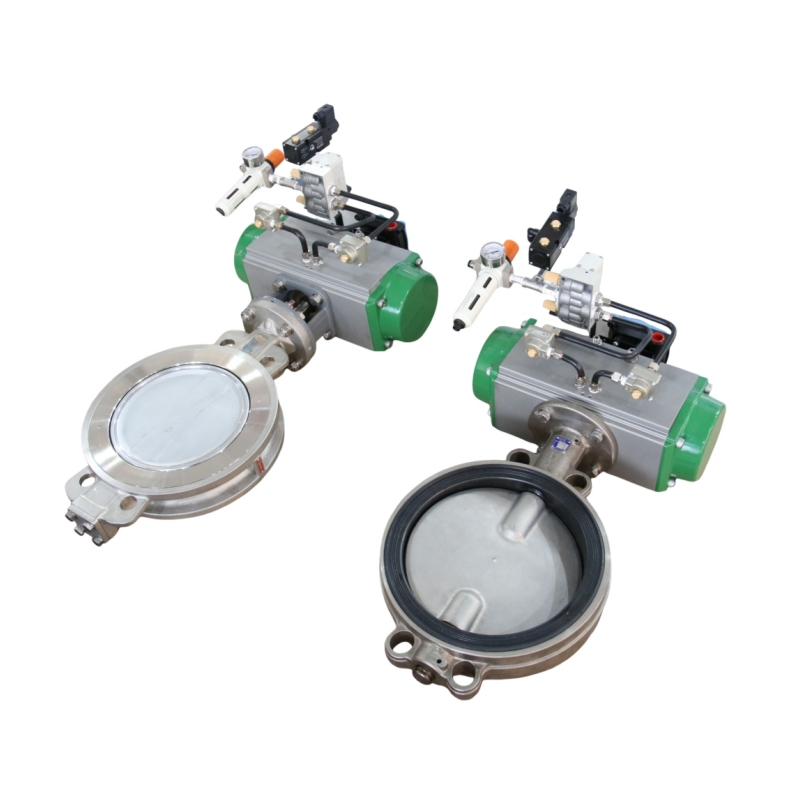

 蝶阀是一种高效的四分之一转流量控制装置，广泛应用于商业和工业管道系统。蝶阀以其超紧凑的结构、轻巧的设计、快速的操作和经济的优势而著称，其结构布局和工作原理与球阀、闸阀和截止阀有很大不同。它是大口径管道流量隔离、节流和调节的首选阀型。为了帮助工程师和采购人员在不同项目中准确应用蝶阀，本指南全面阐述了蝶阀的定义、内部结构、工作原理、阀芯类型和工业特性。1. 什么是蝶阀？蝶阀是一种旋转运动阀，它利用圆盘状的阀瓣来控制流体流量。其核心部件包括阀体、阀杆、蝶瓣和密封座。与传统的工业阀门相比，蝶阀具有阀瓣间距更短、重量更轻、安装空间更小等优点，因此非常适合球阀和闸阀体积庞大且成本高昂的大口径管道系统。工业蝶阀适用于液体、气体和低粘度流体介质，广泛应用于水处理、暖通空调、消防、化工、电力和市政工程系统。它们可实现全开、全关和部分流量节流，兼具隔离和调节功能。 2. 蝶阀的核心结构蝶阀的稳定运行取决于其结构系统的精确匹配。主要部件及其功能如下：阀体：主承压壳体，可采用铸铁、球墨铸铁、碳钢和不锈钢材料，承受整个管道的压力载荷。气门杆：连接执行器和蝶形盘的传动轴，传递旋转扭矩以驱动蝶形盘旋转。蝴蝶盘：核心流量控制组件，旋转 90 度以阻塞或打开流体通道；流线型盘片设计有效降低流动阻力。密封座：安装在阀体内壁上，包括橡胶软密封和金属硬密封类型，负责管道的严密关闭。驱动装置包括手动杆、齿轮、气动和电动执行器，用于控制阀门的切换和调节。3. 蝶阀的工作原理是什么？蝶阀的工作原理基于 90度四分之一圈旋转运动具有简单高效的操作逻辑：当阀门接收到开启信号时，执行器驱动阀杆和蝶形阀瓣水平旋转90度。此时，蝶形阀瓣与流体流动方向平行，管道形成完全开放的通道，流动阻力最小。关闭阀门时，阀瓣再次旋转90度，与流体流动方向垂直。阀瓣表面与密封座紧密贴合，完全阻断流体通道，实现管道隔离和严密关闭。除了完全打开和关闭外，蝶阀的阀瓣还可以保持在 0° 到 90° 之间的任何中间角度，实现精确的流量节流和压力调节，这使得蝶阀在流量控制性能方面优于闸阀。4. 按结构和密封方式划分的蝶阀主要类型根据密封形式和结构设计，工业蝶阀分为两大类，分别适应不同的工作条件：4.1 软密封蝶阀软密封蝶阀采用EPDM、NBR、Viton等弹性橡胶材料作为密封件，利用橡胶的弹性形变实现气密性零泄漏。该阀门成本低、密封性能好，适用于常温水、空气及常规非腐蚀性介质，广泛应用于市政给水、暖通空调和消防系统。4.2 金属密封蝶阀金属密封蝶阀采用金属对金属硬质密封结构，阀瓣和阀座表面均经合金硬面堆焊处理。该阀门具有耐高温、耐高压和耐磨损的特性，能够适应高温蒸汽、烟气和腐蚀性工业介质等工况，是重载工业严苛工况下的理想选择。4.3 晶片式蝶阀与凸耳式蝶阀晶片式蝶阀夹在两个管道法兰之间，超薄本体，节省空间，适用于紧凑型安装场景。蝶阀两侧带有螺纹凸耳，螺栓固定安装，支持单端管道维护和拆卸，方便工业管道大修。5. 手动与自动蝶阀操作蝶阀支持多种驱动模式，以满足不同的运行频率和自动化需求：手动蝶阀配备操纵杆或齿轮操作器，适合低频现场手动操作，经济实惠且易于维护。气动蝶阀：采用气压驱动，切换速度快，防爆性能优异，适用于危险的工业环境。电动蝶阀：由电动执行器驱动，支持远程控制、信号反馈和比例调节，与智能管道控制系统相匹配。6. 蝶阀的主要优点超紧凑轻便，节省安装空间和工程成本快速90度四分之一转操作，提高管道响应效率适用于大直径管道系统，总体成本低。隔离和流量节流的双重功能结构简单，易损件少，维护成本低。7. 蝶阀的工业应用蝶阀广泛应用于中低压、大流量管道应用场景，包括市政水处理、暖通空调制冷系统、消防管道系统、化工流体输送、电厂循环水系统以及环境保护废气和烟气处理工程。8. GEKO阀门高品质蝶阀解决方案GEKO阀门提供全系列工业蝶阀，包括对夹式和凸耳式、软密封和金属密封设计，以及手动、气动和电动蝶阀。我们的产品采用精密铸造和流线型阀瓣设计，具有密封性能稳定、操作灵活、工况适应性强等特点。所有阀门均符合国际工业标准，为全球市政和工业管道项目提供可靠的大口径流体控制解决方案。9个核心SEO关键词：对夹式蝶阀、凸耳式蝶阀、软密封蝶阀、金属密封蝶阀、气动蝶阀、电动蝶阀、大口径蝶阀、工业蝶阀、四分之一转蝶阀
