蝶阀的工作原理是什么? | GEKO阀门

蝶阀的工作原理是什么? | GEKO阀门

September 21, 2026



蝶阀的工作原理是什么?

蝶阀是现代工业和市政管道系统中应用最广泛的四分之一转控制阀之一。大多数工程师都熟悉蝶阀的快速切换和紧凑结构。 工业蝶阀许多人并不完全了解蝶阀产品实现可靠流体隔离、耐压和精确流量调节的完整机械运行机制。与依靠球形密封的球阀或采用垂直行程运动的闸阀不同,蝶阀采用独特的旋转阀瓣机械结构。本文深入分析了蝶阀的完整机械运行机制,包括扭矩传递、阀瓣运动逻辑、软密封和金属密封蝶阀的密封力学、偏置工作原理以及自动化蝶阀的执行机构协调。

1. 整体机械操作机构概述

蝶阀的整个运行机构基于 旋转机械传动和流体动力学匹配执行器输出旋转扭矩,该扭矩通过阀杆传递,驱动内部蝶形盘旋转90度四分之一圈。通过改变蝶形盘在管道内的角度,阀门可以改变流体的流通横截面积,从而实现流体切断、全流通行和中间节流调节这三个核心机械功能。与多行程工业阀相比,该阀门的整体机械结构具有传动部件更少、运动逻辑更简单、响应速度更快等优点。

2. 核心机械传动机构



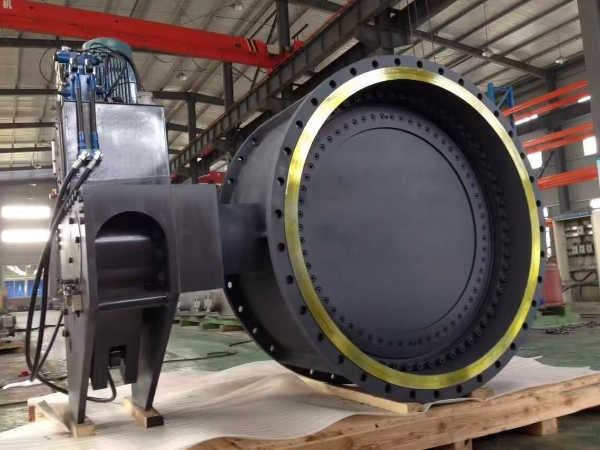

扭矩传递是蝶阀运行的核心动力来源。完整的机械传动链由执行器、阀杆、轴销和蝶瓣组成,实现精确的动力转换和运动输出。

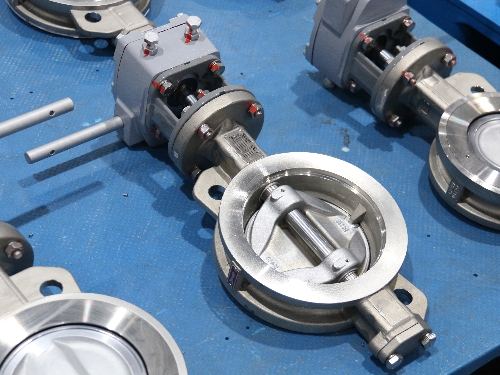

当执行器接收到阀门开启或关闭信号时,会产生旋转扭矩并将其传递至垂直阀杆。阀杆通过精密轴销与蝶形阀瓣固定,消除空转并确保角度同步运动。阀杆轴依靠高精度轴套和密封填料降低摩擦阻力,确保旋转灵活稳定,不发生卡滞。该机械传动机构将电能、气动或手动动力转换为机械旋转,高效完成阀门的开启和关闭动作。

3. 盘式流量控制机械机构

蝶阀是流体控制的核心部件,其角位移直接决定管道内的流动状态。不同的开度角对应着完全不同的机械流动控制状态。
在0度全闭位置,阀瓣与流体方向完全垂直,形成一道完整的介质阻隔屏障。在介质压力的作用下,阀瓣与阀座紧密配合,实现机械压缩密封。在90度全开位置,阀瓣与流体方向平行,最大限度降低流动阻力,实现最大流体通过。在0度至90度之间的任意角度,阀瓣与管壁形成重叠节流结构,利用机械阻隔改变流速和压力,实现连续流量调节。

4. 密封机械机构(软密封和硬密封)

蝶阀可靠的关闭性能源于两种不同的机械密封机制,分别适用于不同的工业工作条件:


4.1 弹性压缩密封机构(软密封)

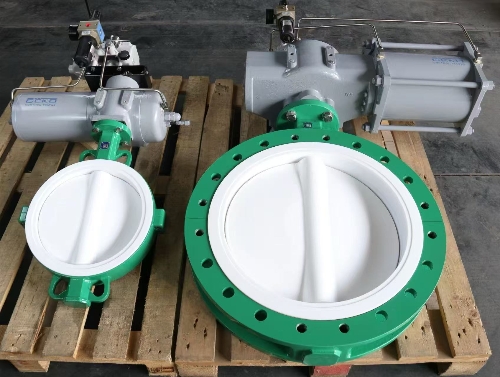

软密封蝶阀 采用弹性聚合物阀座,例如EPDM和Viton。在关闭行程中,阀瓣通过机械挤压弹性阀座产生微弹性变形。变形后的阀座填充阀瓣边缘与阀体之间的微小机械间隙,从而实现零泄漏密封。这种弹性补偿机械机制能够适应微小的加工公差和管道压力变化,确保软密封蝶阀在常温低压条件下实现严密关闭。

4.2 精密机械研磨密封机构(金属座)

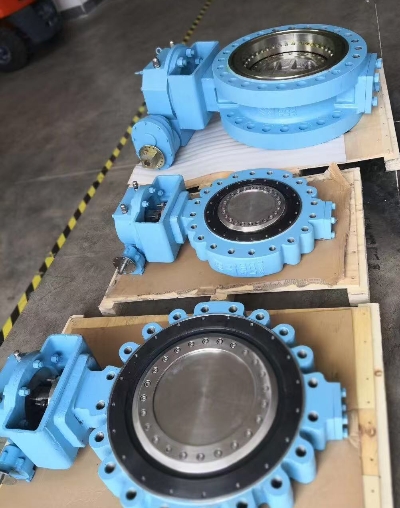

金属密封蝶阀 采用刚性金属对金属密封机构。经精密加工和镜面研磨后,阀瓣和阀座形成高精度匹配密封对。依靠机械刚性接触和中压自紧力,该阀门在高温、高压和磨蚀性工况下实现稳定的密封性能。这种机械密封结构不存在老化变形问题,能够满足重型蝶阀长期高循环工业运行的需求。

5. 偏置蝶阀零摩擦机械机构

同心蝶阀和偏心蝶阀在机械操作逻辑上存在根本差异,这决定了其使用寿命和耐压性能。
同心蝶阀的特点是阀杆、阀瓣和管道的中心完全重合。在每次开启和关闭循环中,阀瓣与阀座之间持续存在机械摩擦,导致阀座容易磨损。相比之下, 旅行偏移 蝶阀 双偏心蝶阀采用空间偏心机械结构。在初始旋转阶段,阀瓣自动与密封座分离,无摩擦接触。仅在最终关闭角度时,阀瓣才与密封座接触进行定位和密封。这种零摩擦机械操作机制大大降低了部件磨损,提高了阀门的耐久性,并能适应偏心蝶阀产品在重载、频繁切换的工作条件下运行。

6. 执行器的自动协调机制

不同的执行器构成不同的自动运行机制,与现代智能管道系统相匹配:

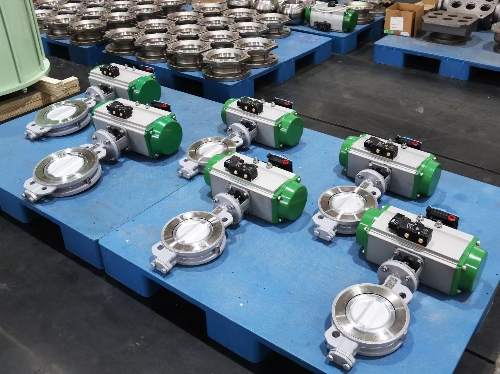

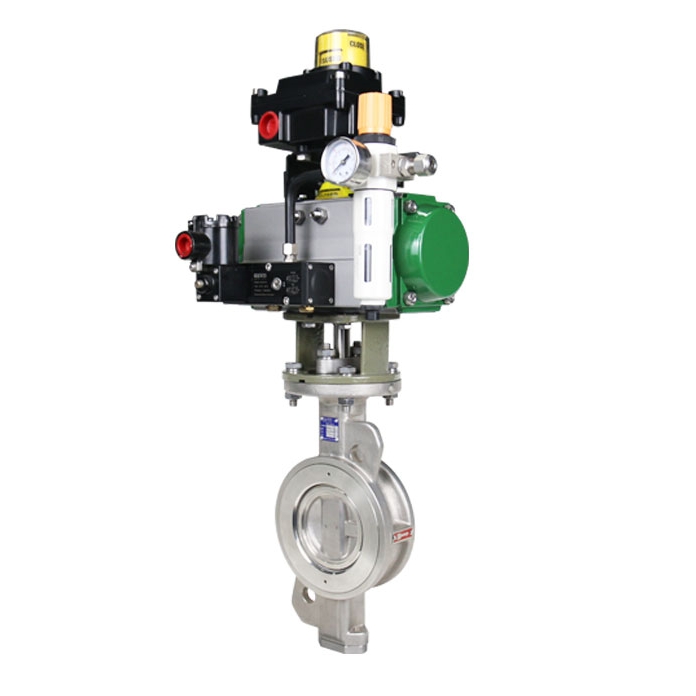

  • 气动蝶阀机构:将压缩空气压力能量转化为机械旋转扭矩,具有快速反应和防爆机械性能,适用于危险的工业环境。
  • 电动蝶阀机构:采用电机驱动和减速器扭矩放大,实现精确的角度定位,支持远程信号控制和比例调节。

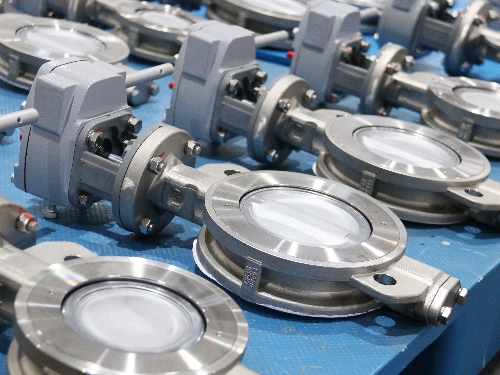

  • 手动蝶阀机构依靠手动机械扭矩输入,传动结构简单,低频运行稳定可靠。

7. 蝶阀机械机构的工业优势

独特的机械操作结构赋予了 工业的 蝶阀 蝶阀具有不可替代的工业优势:紧凑的机械布局节省了对夹式和凸耳式蝶阀的安装空间;简单的传动结构降低了故障率;零摩擦偏置机构延长了三偏心蝶阀的使用寿命;灵活的角度位移实现了调节蝶阀的隔离和节流双重功能。这些机械特性使得各类蝶阀成为大口径工业和市政流体控制系统的首选解决方案。

8. GEKO阀门高精度机械设计

GEKO阀门公司优化了所有工业蝶阀的内部机械运行机构。采用精密铸造、CNC加工和镜面研磨技术,我们的对夹式蝶阀、凸耳式蝶阀、金属密封蝶阀和软密封蝶阀具有扭矩传递均匀、旋转灵活、阀瓣定位精准和密封性能稳定等特点。完整的产品系列,包括同心蝶阀、双偏心蝶阀和三偏心蝶阀,充分满足不同低压、中压和高压工业管道的机械运行要求。
9个核心SEO关键词工业蝶阀、三偏心蝶阀、软密封蝶阀、金属密封蝶阀、对夹式蝶阀、凸耳式蝶阀、调节蝶阀、重型蝶阀、自动蝶阀
