什么是蝶阀?它的主要组成部分是什么?

蝶阀是一种常用的四分之一圈流量控制装置,广泛应用于市政和工业管道系统中,用于调节、节流或完全切断流体流量。其纤薄轻巧的设计使其比球阀或闸阀更节省空间,尤其适用于大直径管道。许多新用户和工厂工程师都希望了解蝶阀的工作原理以及各个内部部件如何协同工作以实现可靠的性能。本文将详细介绍蝶阀的定义、核心功能和所有关键部件。 蝶阀.


蝶阀的定义和核心功能

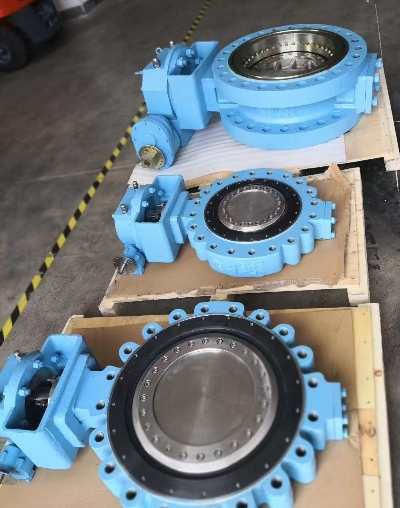

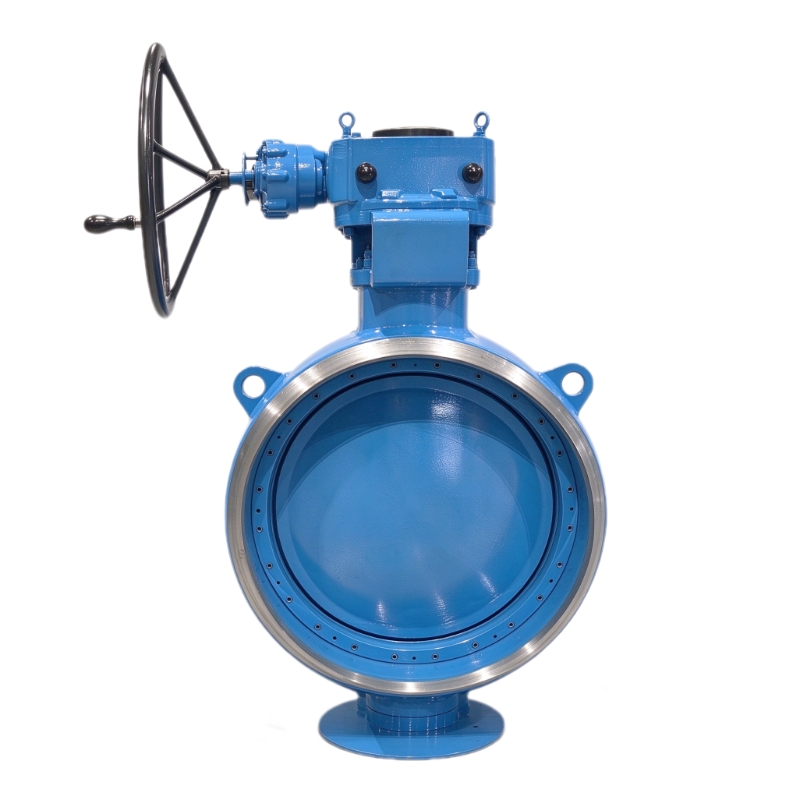

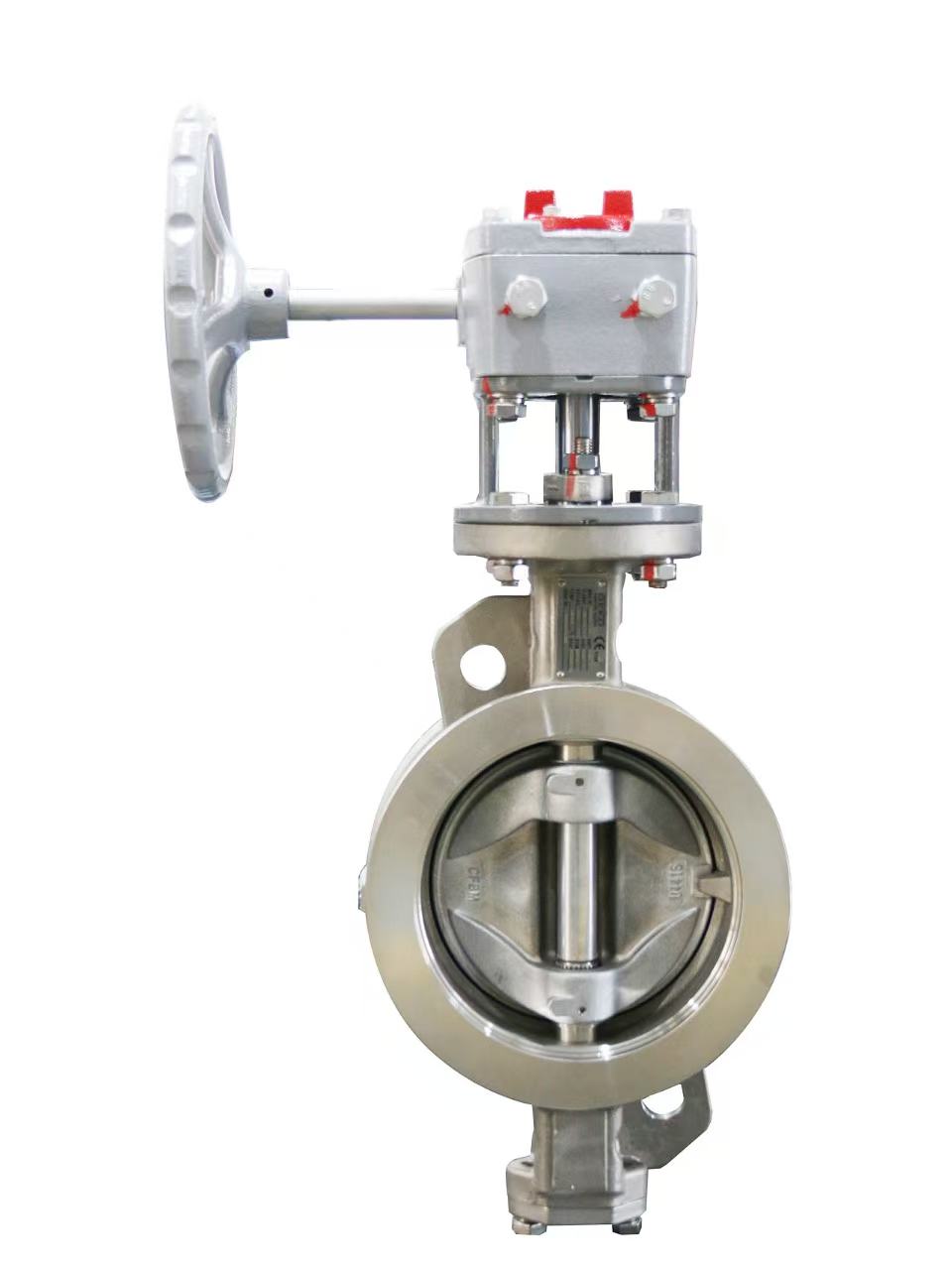

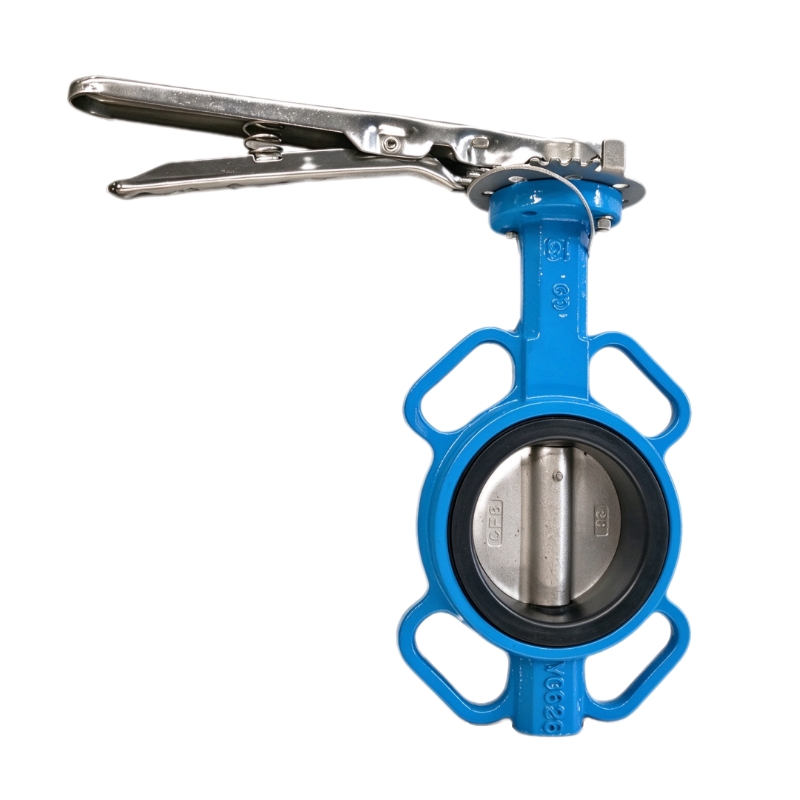

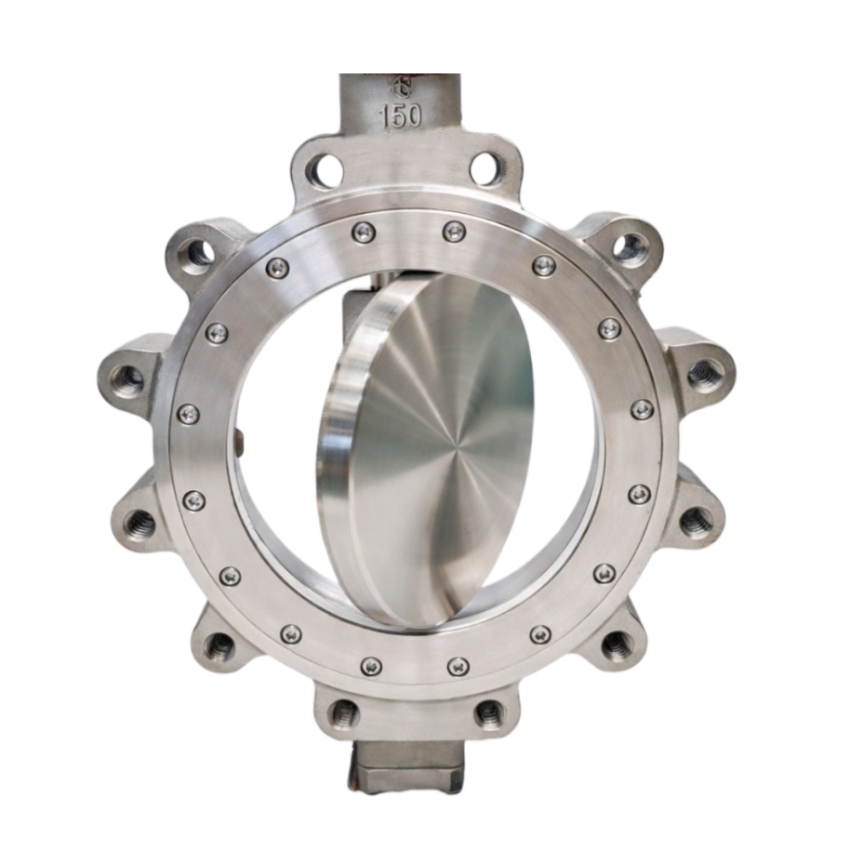

最简单的蝶阀是通过旋转管道内的圆形阀瓣来控制流体。旋转90度即可将阀门在全开和全关位置之间切换。它还可以保持在中间角度,以调节流量。 晶片式蝶阀 和 耳形蝶阀 是两种最常见的车身样式,而偏置式设计则有 三偏心蝶阀 蝶阀可应对严苛的高温高压应用。它适用于水、空气、气体以及多种化学介质,广泛应用于水处理、暖通空调、电力和化工行业。

蝶阀的关键部件

1. 阀体

阀体构成主要的承压壳体,并与管道连接。对夹式阀体安装在两个管道法兰之间,无需螺栓凸耳。凸耳式阀体则带有内置螺纹凸耳,用于牢固地固定法兰。重型 金属密封蝶阀 采用铸铁、球墨铸铁、不锈钢或合金钢机身,以承受恶劣的工作环境。

2. 蝴蝶盘

阀瓣是阀体内的圆形板,用于阻挡或允许流体通过。它随阀杆一起旋转。阀瓣的形状直接影响流体阻力。同心阀使用平面阀瓣;双偏心阀和三偏心阀使用弧形阀瓣,以减少旋转过程中阀座的摩擦。对于腐蚀性介质,阀瓣会进行涂层处理或采用不锈钢材质,以延长使用寿命。

3. 气门杆

阀杆是一根穿过阀体并与阀瓣牢固连接的轴。它将来自执行器或手轮的扭矩传递到阀瓣,从而驱动阀瓣旋转。大多数阀杆采用高强度不锈钢制成,以抵抗扭转和腐蚀。许多设计采用一体式阀杆和阀瓣连接,以消除间隙并提高控制精度。

4. 座圈/密封圈

阀座形成阀瓣与阀体之间的密封接触面。 软密封蝶阀 使用弹性体阀座(例如 EPDM 或 PTFE)可实现洁净介质的完全密封。金属阀座则采用金属对金属的密封表面,适用于橡胶阀座无法承受的高温、磨蚀性或蒸汽介质。


5. 阀杆密封件和垫片

阀杆密封件可防止流体沿阀杆从阀体出口处泄漏。填料环或O形圈构成主要屏障。它们对于防止逸散性泄漏至关重要,尤其是在化工和油气行业。

6. 执行器/操作单元

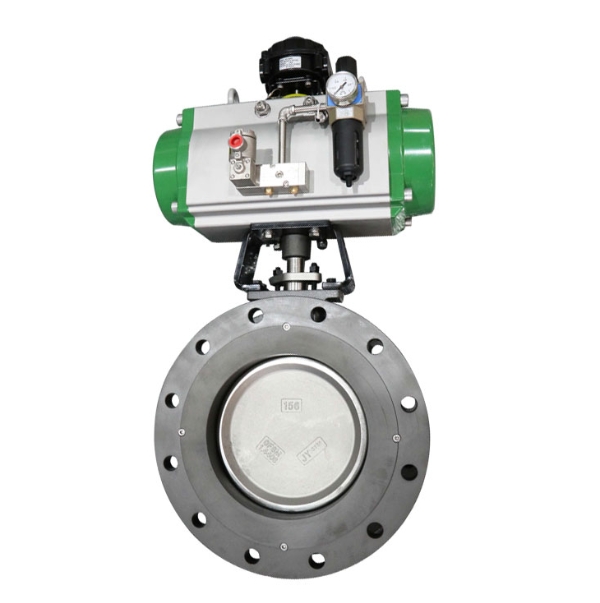

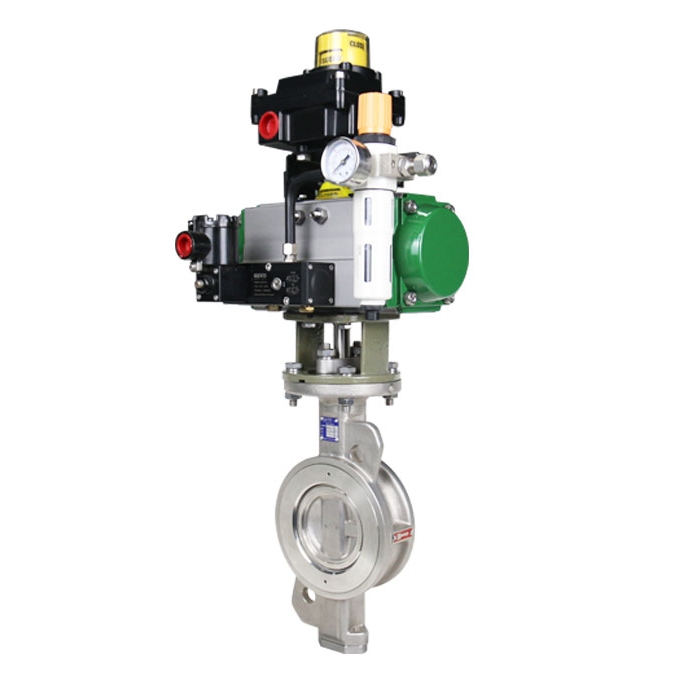

执行器提供扭矩来转动轴杆和圆盘。手动版本使用手轮或操纵杆。 气动蝶阀 使用压缩空气进行快速开关或调节控制。 电动蝶阀 可实现远程自动化操作和精确的流量调节。定位器可安装在调节执行器上,以保持精确的圆盘角度。

这些组件如何协同工作

当执行器转动阀杆时,阀瓣在阀体内旋转。关闭时,阀瓣紧贴阀座,阻断流体流动。打开时,阀瓣沿流体流动方向平行旋转,使介质通过。所有部件必须与工作压力、温度和介质相匹配。阀座或阀瓣材料不匹配会导致泄漏和过早失效。

GEKO阀门蝶阀系列

GEKO阀门公司供应采用高品质组件的完整蝶阀组件。我们的产品系列包括软密封和金属密封、同心、双偏心和三偏心蝶阀,并提供对夹式、凸耳式和法兰式等多种安装方式,以及手动、气动或电动执行器,适用于全球工业和市政项目。
