如何使球阀规格与流量要求相匹配

流量是决定球阀能否在管道系统中稳定运行的最基本参数之一。规格匹配不当会导致压降过大、流体流量不足、泵过载、能源浪费、介质沉积物堵塞，甚至引发系统振动和安全隐患。许多采购工程师仅确认公称直径DN/NPS和压力等级，而忽略了内孔几何形状、球芯结构、密封间隙、流量系数Cv和介质粘度等因素，导致安装后阀门与系统不匹配。

本指南系统地解释了每个球阀技术参数如何影响流量性能，阐明了专业术语别名，并提供了根据液体、气体、蒸汽、浆料和低温介质的实际流量需求选择合适的阀门结构、孔型、阀体尺寸和内部配件的分步规则。

1. 核心术语：关键流程参数和行业别名

在进行规范匹配之前，有必要统一全球阀门和流体力学行业常用的专业术语：

• 变异系数流量系数，也称阀门流量，是衡量流体通过能力的最直接指标。
• 压降：水头损失，阀门全开时的压差损失
• 全端口/全孔径等径、直通、全流量球阀
• 缩径端口/缩径孔径：限流孔、缩孔、部分孔径球阀
• 流动湍流：由内部通道突然收缩引起的涡流损耗
• 空化在高压差下，液体介质阀门内部会发生汽化和气泡破裂。

2. 井型如何决定基本流量

球体内部开口是影响 Cv 值和压降的最大因素，我们在之前的对比文章中已经详细阐述过：

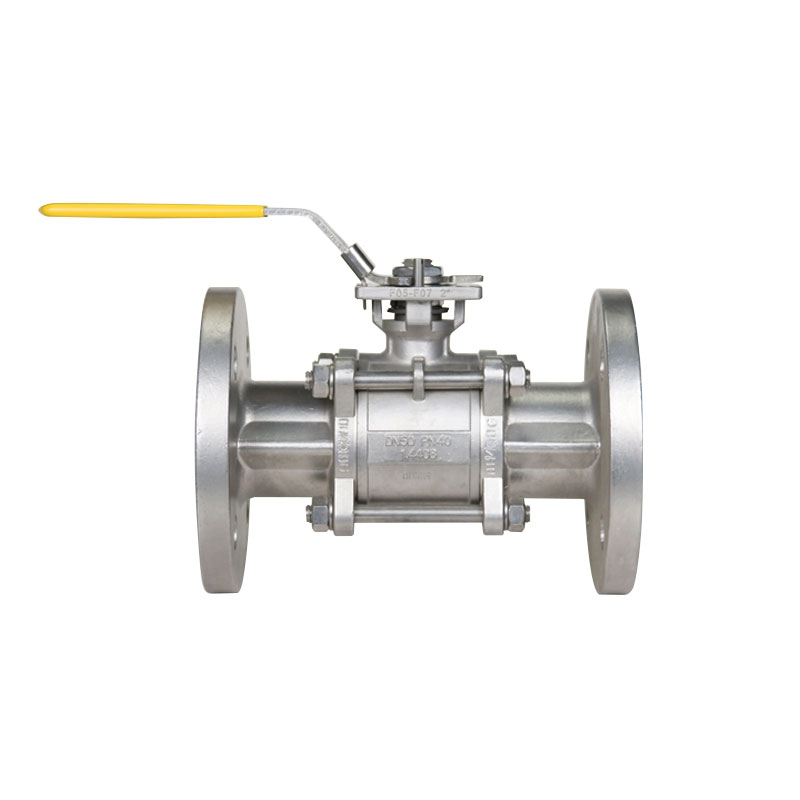

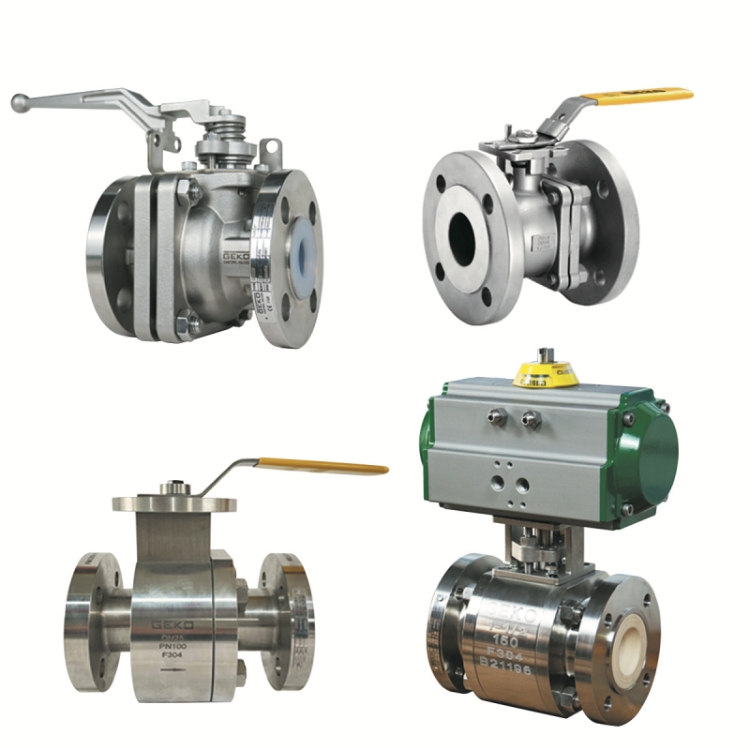

2.1 用于高流量需求的全通径（全端口）球阀

球道内径与管道内径完全一致，形成笔直畅通的流道。

• 在相同标称尺寸下，Cv值最高，压力损失最小
• 无死角，适用于介质沉积，可处理大流量循环、粘性液体、浆料、原油和液化天然气低温流体。
• 供应管道清管作业，这是长距离主输管道的强制性要求。
• 适用结构：用于大型高压工艺管线的全通径耳轴式球阀

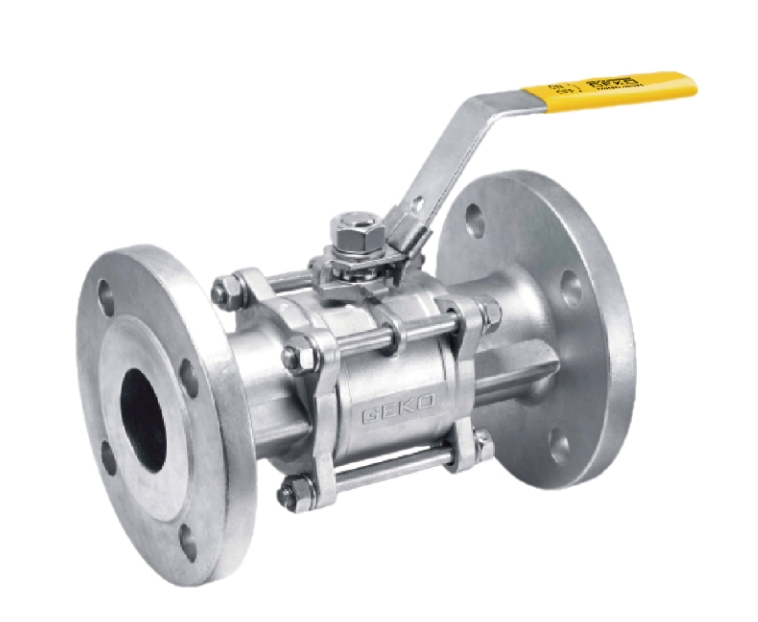

2.2 用于低流量支管的缩径（缩口）球阀

球形孔口比公称管道尺寸小 1-2 个尺寸，形成收缩的流道。

• 较低的Cv值，流体输送过程中明显的湍流和压降
• 较小的球芯可降低操作扭矩，与较小的气动或电动执行器相匹配。
• 适用于仪表空气、采样回路、暖通空调用水和辅助低流量隔离点，经济实惠。
• 不适用于易结晶、结垢和固体颗粒堵塞的介质。

3. 阀体结构对流动阻力的影响

3.1 浮动球阀与耳轴式球阀

在相同管径下，耳轴式球阀采用上下轴定位结构，密封摩擦更小，内部流线更平滑，有效流量系数略高。它们是大口径、高流量和高压工况的首选。浮动式球阀主要用于DN15-DN100的小口径通用工况，其流量性能足以满足中低流量需求。

3.2 连体/分体/三件式泳衣结构

• 两片式球阀：内部铸造过渡平滑，标准流阻，适用于大多数工业流动场景
• 三片式球阀：阀体为分体式，内部装配间隙较大，局部流量损失略高，主要考虑的是易于维护而非流量优化。
• 一体式锻造球阀：内部腔体紧凑，仅适用于微细流量仪器管路。

4. 密封材料和装饰设计影响有效流通面积

不同的阀座厚度和密封件凸出量会占据部分流道，从而改变实际流量：

• PTFE/RPTFE 软座球阀薄型环形阀座占用内部空间小，有效流通面积大，Cv值高，是洁净液体和气体大流量系统的理想选择。
• PEEK增强型座球阀加厚的耐磨阀座减小了部分通道尺寸，略微降低了流量系数，适用于中等流量需求的磨蚀性腐蚀介质。
• STL 硬面堆焊金属密封球阀：堆焊层增加了球体表面厚度，减少了流动衰减，适用于高温蒸汽和高压磨蚀性流体等对耐久性要求较高的工况，例如耐久性优先于流速的工况。

5. 中等特性需要有针对性的规格匹配

5.1 液态介质（水、化学溶剂、油）

- 高流量水循环、冷却系统：采用全通径法兰球阀，降低泵能耗 - 高粘度原油、糖浆、浆料：采用全通径耳轴式球阀，避免堵塞 - 低流量化学计量：采用缩径小尺寸螺纹球阀

5.2 气体和压缩空气

- 主压缩空气总管：采用全通径设计，降低长距离气体输送中的压降 - 支路仪表气体接口：采用缩径紧凑型球阀，以控制成本

5.3 蒸汽和高温流体

饱和蒸汽和过热蒸汽会产生较大的体积膨胀，必须计算高温下的流量 Cv；最好使用全通径金属密封球阀，以防止热膨胀引起的密封变形和流道变窄。

5.4 低温介质（液氮）

低温液化气体对流动稳定性有严格的要求，只允许使用全通径固定耳轴球阀，以消除两相流冲击和空化损害。

6. 逐步标准匹配工作流程

1. 计算回路所需的最大流量和允许的最大压降。
2. 确定阀门需要达到的最小 Cv 值，并据此选择全通径或缩径阀门。
3. 确认介质类型、粘度、温度和颗粒含量，以确定阀体材料和密封配置
4. 根据公称尺寸和压力等级选择浮动式或耳轴式结构
5. 根据现场布局匹配端部连接方式（法兰、BW、SW、螺纹）和执行器类型。
6. 验证高压差液体工况下的气蚀风险，必要时加装防气蚀装置。

7. 常见规格不匹配陷阱

• 在主高流量工艺管道上使用小口径球阀，会导致过大的水头损失和运行电力成本增加。
• 为大流量清水系统选择较厚的PEEK硬质阀座，会不必要地降低有效Cv值。
• 对于DN200及以上大口径高流量管线，采用浮动球阀会导致过大的操作扭矩和执行器过载。
• 忽略高压液体管道中的空化现象，会导致内部管道壁面侵蚀和持续的流量波动。

结论

球阀规格与流量需求的匹配主要依据Cv流量系数和压降等可量化指标。其核心选型逻辑是：对于大流量、低压损、需要清管和含颗粒介质，采用全通径全流量耳轴式球阀；对于小流量辅助支路和仪表管线，则采用经济型缩径球阀。同时，协调阀体结构、阀座材料、阀内件设计以及介质特性，以确保整个管道系统稳定、高效、节能的流体输送。

GEKO Valve 提供全通径和缩径球阀，采用浮动式和耳轴式设计，并具有完整的 Cv 流量参数测试数据、多种密封选项和材料等级，以支持电力、石油化工、低温、化工和水处理项目的精确流量规格匹配。
