现代系统中,蝶阀如何调节流量?

现代系统中,蝶阀如何调节流量?

September 21, 2026

现代系统中,蝶阀如何调节流量?

现代工业和市政流体系统需要可靠的组件,这些组件既能实现开关隔离,又能精确调节流量。在四分之一转阀解决方案中,蝶阀因其结构紧凑、经济高效以及在大直径管道中久经考验的流量调节性能而脱颖而出。虽然许多用户认为蝶阀仅用于简单的截止操作,但正确配置的蝶阀可以为液体、气体和低磨损介质提供稳定的节流。本文将详细阐述蝶阀的流量调节原理、控制特性、适用的工作范围、执行器匹配以及在现代工艺系统中的实际应用限制。

蝶阀流量调节的核心机制

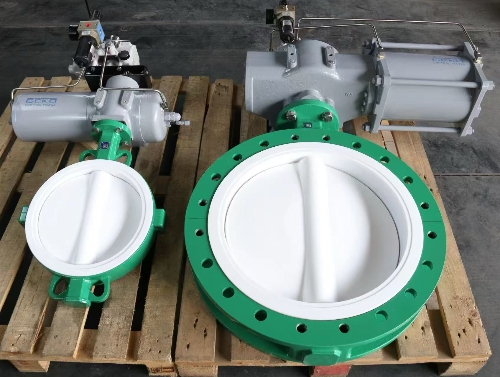

蝶阀通过旋转管道内壁上的圆形阀瓣来控制流量。阀瓣绕着连接手动、气动或电动驱动装置的中心轴旋转。当阀瓣与管道轴线平行时,阀门完全打开,实现最大流量。随着阀瓣旋转至关闭位置,它会阻挡部分流道,产生可变的流动阻力,从而调节介质流速和体积流量。旋转90度时,阀瓣与流道垂直,实现阀门关闭。



与几乎能实现全通径无阻流量的球阀不同,蝶阀的阀瓣即使在全开状态下也始终位于流道内。这种固有的阻碍作用会产生压降,而压降正是节流和流量调节的关键物理基础。

蝶阀的流量特性曲线

大多数标准蝶阀遵循以下原则 修正等百分比流量特性在行程中段进行较小的角度调整即可产生相对较大的流量变化。这意味着最佳节流性能通常出现在阀瓣开度的 20% 到 70% 之间。接近全闭或接近全开的位置会降低调节精度:接近全闭的位置容易产生空化和高速侵蚀;接近全开的位置即使阀瓣大幅旋转,流量变化也极小。

对于要求苛刻的控制回路,定制的异形盘可以调整流量曲线以匹配线性工艺要求,从而提高连续流量调节应用的稳定性。

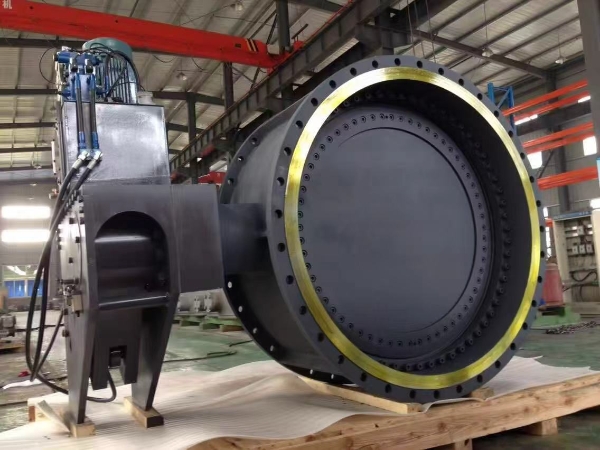

精确流量调节的执行器选择

良好的节气门控制效果不仅取决于阀体设计,还取决于与之匹配的驱动方式:

  • 手动蝶阀: 仅适用于粗略、不频繁的手动调节;不支持自动闭环流量控制。

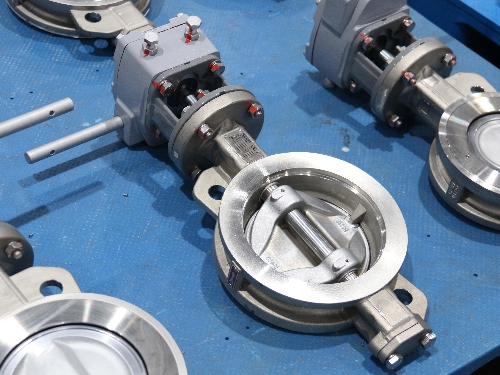

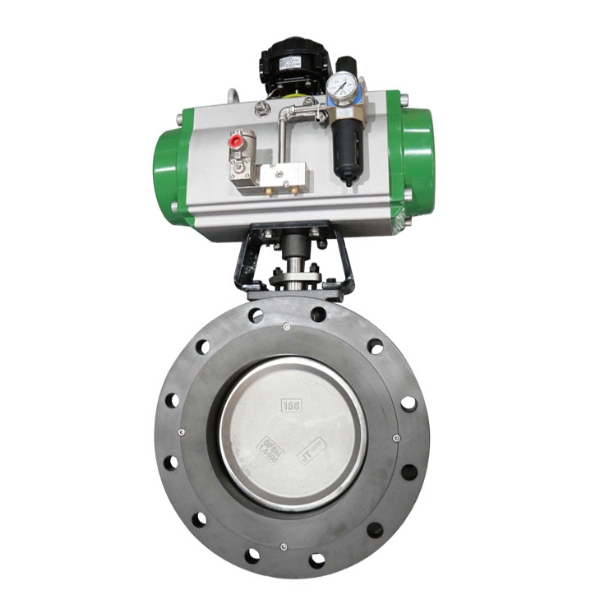

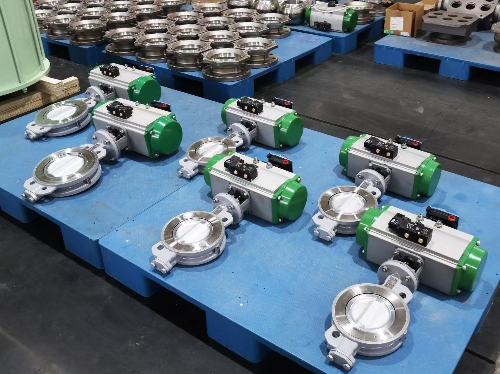

  • 带定位器的气动执行器: 行业首选的调节服务方案。阀门定位器将控制信号转换为精确的阀瓣角度,补偿过程压力波动和轴摩擦。
  • 电动调节执行器: 非常适合没有压缩空气供应的场所,可为远程管理的现代系统提供可重复定位。

如果没有专用定位器,即使是高质量的蝶阀也无法在上游压力变化的条件下保持稳定的设定点流量。

使用蝶阀进行流量调节时的主要局限性



工程师应了解实际限制,以避免部件过早失效:

  • 长时间将节流阀保持在接近关闭的位置可能会导致空化、振动、盘片颤动和密封件磨损。
  • 在高速节流条件下,磨蚀性浆料会迅速侵蚀圆盘边缘和密封表面。
  • 对于需要高精度控制的关键回路,不建议使用蝶阀,而应使用球阀作为传统选择。
  • 部分封闭的圆盘两侧的高压差会产生很大的扭矩负载,因此需要加大执行器尺寸。

现代系统中蝶阀调节的典型应用

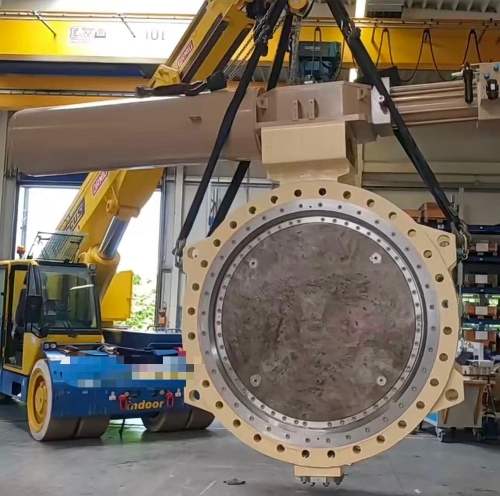

蝶阀广泛应用于成本和空间受限的大型系统中进行流量调节:

  • 水处理厂:原水进水控制、输水管道节流
  • HVAC区域供暖和制冷回路:热水和冷水流量平衡
  • 石油化工公用设施:冷却水循环调节、低腐蚀性气体流量调节
  • 市政管网:大宗供水压力和流量管理
  • 电厂辅助系统:循环水流量控制

优化蝶阀流量调节性能的最佳实践

将节流操作限制在 20%~70% 的开度范围内。为自动控制回路指定带位置反馈的调节执行器。根据实际压差而非阀门标称尺寸计算操作扭矩。选择与工艺温度和介质化学性质相适应的合适阀座材料。如果预计会出现严重的汽蚀,则应考虑使用防汽蚀阀芯或其他类型的阀门。

最后想说的话

蝶阀为许多大口径现代工业和市政系统提供高效且经济的流量调节。其旋转阀瓣原理可实现隔离和调节,但性能受流量特性、执行器配置和工艺条件的限制。阀门设计、执行器硬件和运行范围的匹配可确保蝶阀装置获得稳定、长期的流量控制效果。
