什么是蝶阀？它的工作原理是什么？完整指南
蝶阀是一种高效的四分之一转流量控制装置，广泛应用于商业和工业管道系统。蝶阀以其超紧凑的结构、轻巧的设计、快速的操作和经济的优势而著称，其结构布局和工作原理与球阀、闸阀和截止阀有很大不同。它是大口径管道流量隔离、节流和调节的首选阀型。为了帮助工程师和采购人员在不同项目中准确应用蝶阀，本指南全面阐述了蝶阀的定义、内部结构、工作原理、阀芯类型和工业特性。
1. 什么是蝶阀？
蝶阀是一种旋转运动阀，它利用圆盘状的阀瓣来控制流体流量。其核心部件包括阀体、阀杆、蝶瓣和密封座。与传统的工业阀门相比，蝶阀具有阀瓣间距更短、重量更轻、安装空间更小等优点，因此非常适合球阀和闸阀体积庞大且成本高昂的大口径管道系统。
工业蝶阀适用于液体、气体和低粘度流体介质，广泛应用于水处理、暖通空调、消防、化工、电力和市政工程系统。它们可实现全开、全关和部分流量节流，兼具隔离和调节功能。
2. 蝶阀的核心结构
蝶阀的稳定运行取决于其结构系统的精确匹配。主要部件及其功能如下：
阀体：主承压壳体，可采用铸铁、球墨铸铁、碳钢和不锈钢材料，承受整个管道的压力载荷。
气门杆：连接执行器和蝶形盘的传动轴，传递旋转扭矩以驱动蝶形盘旋转。
蝴蝶盘：核心流量控制组件，旋转 90 度以阻塞或打开流体通道；流线型盘片设计有效降低流动阻力。
密封座：安装在阀体内壁上，包括橡胶软密封和金属硬密封类型，负责管道的严密关闭。
驱动装置包括手动杆、齿轮、气动和电动执行器，用于控制阀门的切换和调节。
3. 蝶阀的工作原理是什么？
蝶阀的工作原理基于 90度四分之一圈旋转运动具有简单高效的操作逻辑：
当阀门接收到开启信号时，执行器驱动阀杆和蝶形阀瓣水平旋转90度。此时，蝶形阀瓣与流体流动方向平行，管道形成完全开放的通道，流动阻力最小。
关闭阀门时，阀瓣再次旋转90度，与流体流动方向垂直。阀瓣表面与密封座紧密贴合，完全阻断流体通道，实现管道隔离和严密关闭。
除了完全打开和关闭外，蝶阀的阀瓣还可以保持在 0° 到 90° 之间的任何中间角度，实现精确的流量节流和压力调节，这使得蝶阀在流量控制性能方面优于闸阀。
4. 按结构和密封方式划分的蝶阀主要类型
根据密封形式和结构设计，工业蝶阀分为两大类，分别适应不同的工作条件：
4.1 软密封蝶阀
软密封蝶阀采用EPDM、NBR、Viton等弹性橡胶材料作为密封件，利用橡胶的弹性形变实现气密性零泄漏。该阀门成本低、密封性能好，适用于常温水、空气及常规非腐蚀性介质，广泛应用于市政给水、暖通空调和消防系统。
4.2 金属密封蝶阀
金属密封蝶阀采用金属对金属硬质密封结构，阀瓣和阀座表面均经合金硬面堆焊处理。该阀门具有耐高温、耐高压和耐磨损的特性，能够适应高温蒸汽、烟气和腐蚀性工业介质等工况，是重载工业严苛工况下的理想选择。
4.3 晶片式蝶阀与凸耳式蝶阀
晶片式蝶阀夹在两个管道法兰之间，超薄本体，节省空间，适用于紧凑型安装场景。
蝶阀两侧带有螺纹凸耳，螺栓固定安装，支持单端管道维护和拆卸，方便工业管道大修。
5. 手动与自动蝶阀操作
蝶阀支持多种驱动模式，以满足不同的运行频率和自动化需求：
手动蝶阀配备操纵杆或齿轮操作器，适合低频现场手动操作，经济实惠且易于维护。

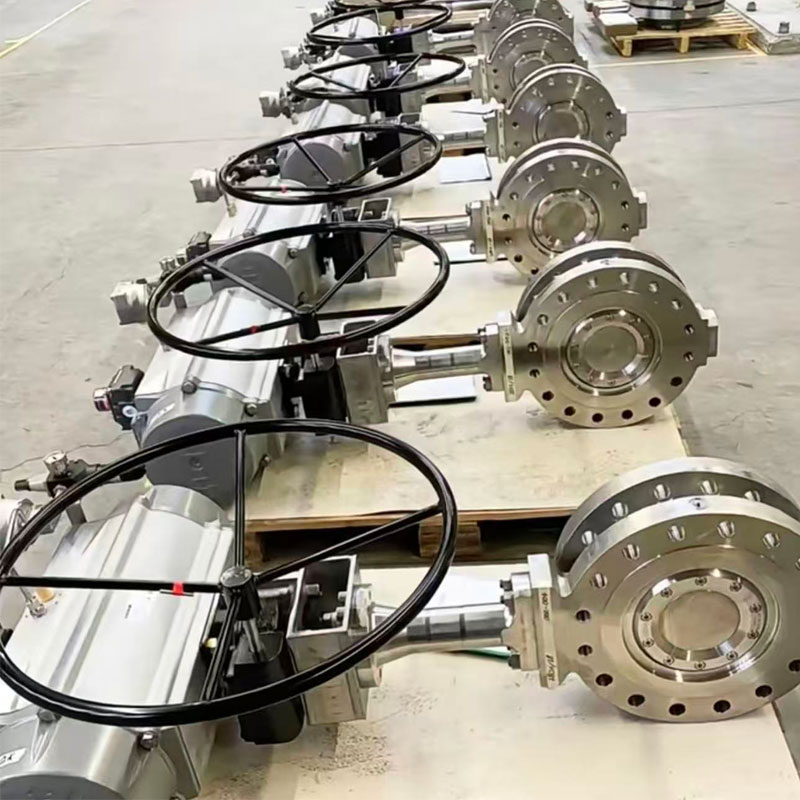

气动蝶阀：采用气压驱动，切换速度快，防爆性能优异，适用于危险的工业环境。
电动蝶阀：由电动执行器驱动，支持远程控制、信号反馈和比例调节，与智能管道控制系统相匹配。
6. 蝶阀的主要优点
超紧凑轻便，节省安装空间和工程成本
快速90度四分之一转操作，提高管道响应效率
适用于大直径管道系统，总体成本低。
隔离和流量节流的双重功能
结构简单，易损件少，维护成本低。
7. 蝶阀的工业应用
蝶阀广泛应用于中低压、大流量管道应用场景，包括市政水处理、暖通空调制冷系统、消防管道系统、化工流体输送、电厂循环水系统以及环境保护废气和烟气处理工程。
8. GEKO阀门高品质蝶阀解决方案

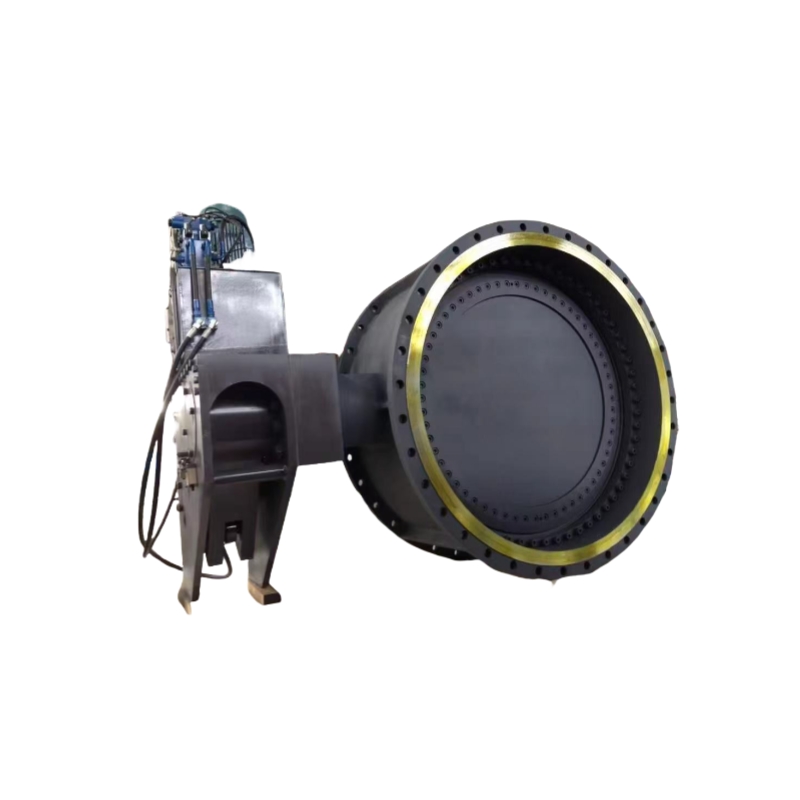

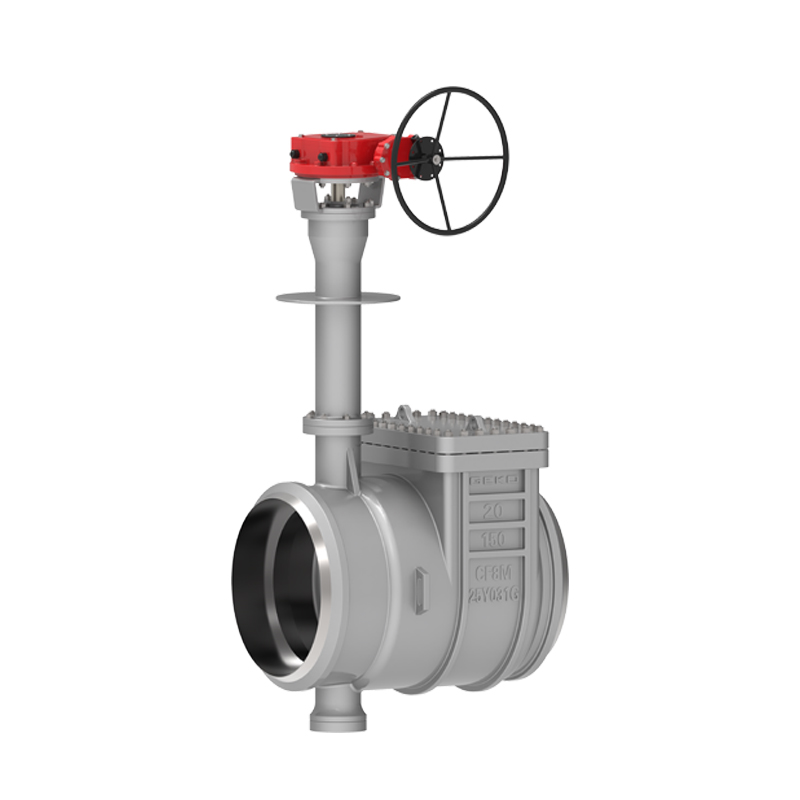

GEKO阀门提供全系列工业蝶阀，包括对夹式和凸耳式、软密封和金属密封设计，以及手动、气动和电动蝶阀。我们的产品采用精密铸造和流线型阀瓣设计，具有密封性能稳定、操作灵活、工况适应性强等特点。所有阀门均符合国际工业标准，为全球市政和工业管道项目提供可靠的大口径流体控制解决方案。
