如何为工业应用选择合适的球阀 | GEKO阀门

球阀是现代工业系统中应用最广泛的截止阀和控制阀之一。球阀采用球形阀芯，具有直通式流道，可实现快速四分之一圈操作、低流阻、可靠的严密关闭和简便的维护。然而，由于球阀的设计类型、阀体材料、压力等级和密封方案种类繁多，许多工程师难以选择适合特定工艺介质、运行条件和项目预算的球阀。本指南详细分析了如何为工业应用选择合适的球阀的所有关键因素，以避免过早失效、计划外停机和过高的运营成本。

1. 确认工作条件参数

球阀选择的第一步是明确核心运行数据，这为所有后续配置决策奠定了基础。

工作介质：水、天然气、蒸汽、油、化学溶剂、浆料、腐蚀性流体或低温介质。介质特性决定阀体、阀内件和阀座的材料。

工作压力：额定压力、最大关闭压力和可能的压力波动。选择相应的压力等级（150级、300级、600级、PN16、PN25、PN40等）。

工作温度：低温、常温、中温或高温。温度直接限制了可用密封材料的种类。

流量要求：仅支持完全关闭或部分流量调节。标准球阀针对开关操作进行了优化；建议使用分段式V型球阀进行流量调节。

流量和管道尺寸：使阀门孔径与管道直径相匹配；据此选择全通径或缩径设计。

2. 选择球阀阀体设计样式

工业球阀根据不同的应用场景，分为多种结构设计：

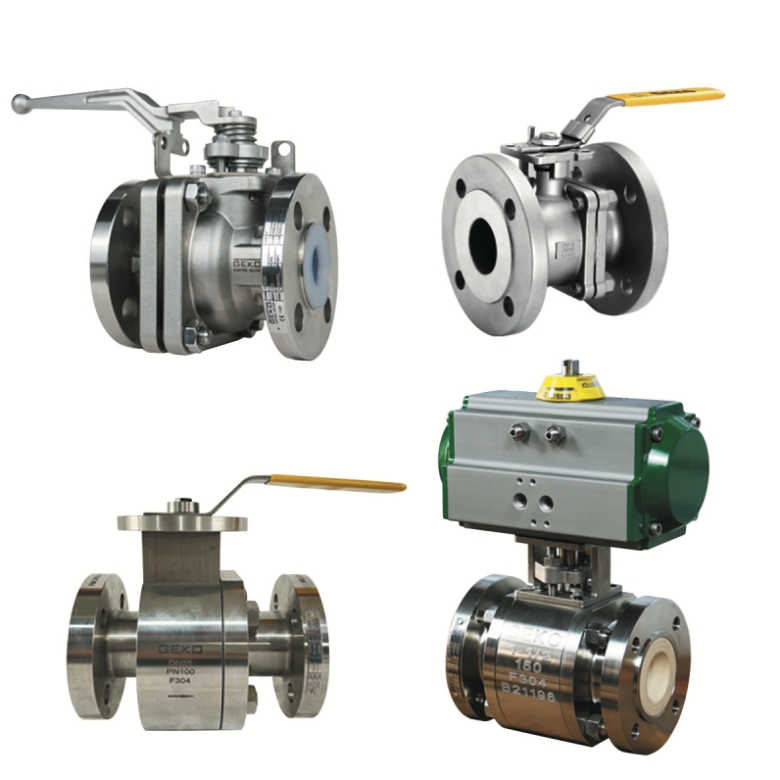

浮球阀

该球体仅由两个支座支撑。结构简单，经济高效。最适用于低压和中压管道。广泛应用于水处理、供热系统和一般化工管道。

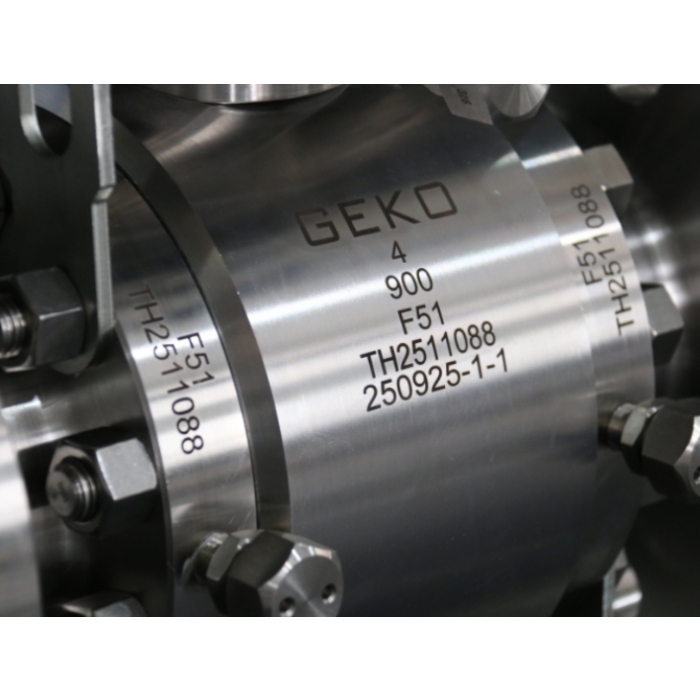

耳轴式球阀

固定球阀由上下耳轴支撑。阀座摩擦力小，在高压和大直径工况下性能优异。是天然气输送、石油化工和电厂管道的理想选择。

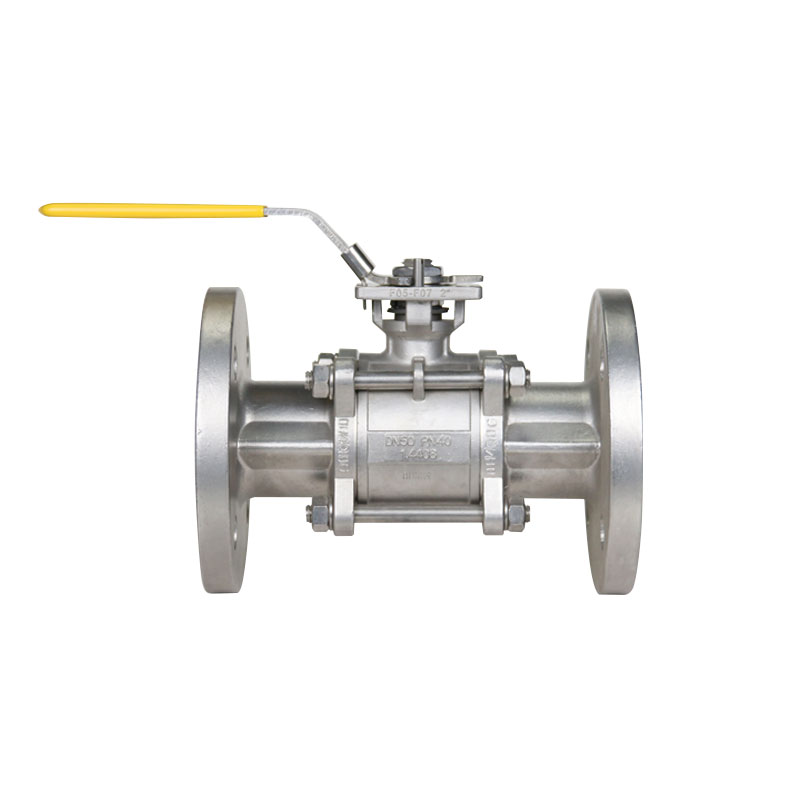

三片式球阀

模块化三件式阀体结构。无需将整个阀门从管道上拆卸即可轻松进行在线维护。适用于需要频繁检修的系统，例如食品加工厂和精细化工工厂。

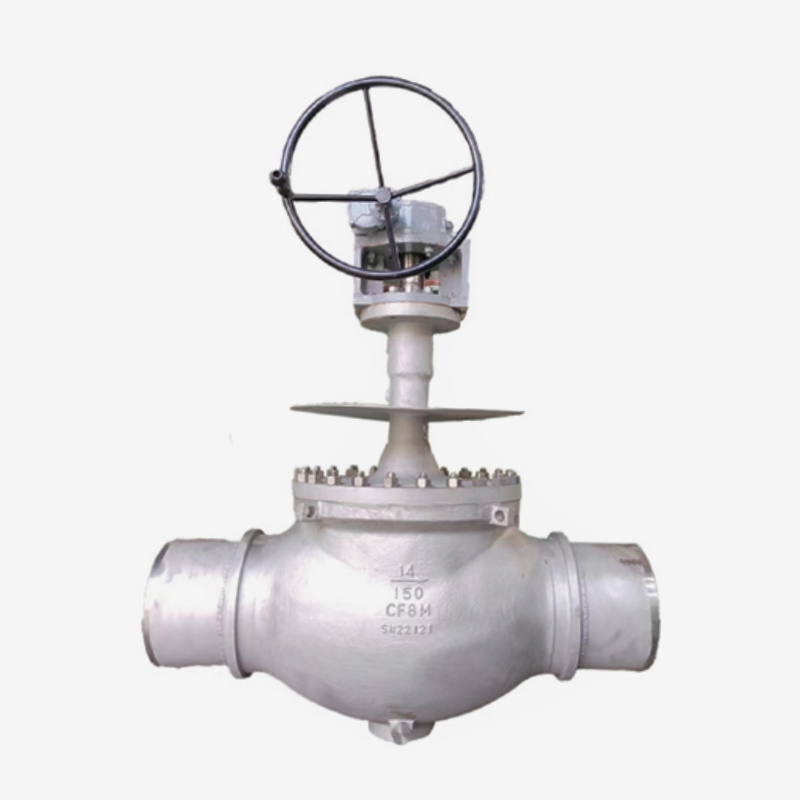

顶部进入式球阀

无需拆卸法兰即可从阀门顶部进行维护，广泛用于地下管道和天然气站应用。

3. 车身及装饰材料选择

材料与工艺介质的相容性对于防止腐蚀、侵蚀和泄漏至关重要。

WCB碳钢：适用于高温蒸汽、普通油和非腐蚀性工业用水；广泛应用于电力和热力行业。

SS304 / SS316 不锈钢：适用于水、弱酸、弱碱和常见化学介质。

合金钢：适用于高温、高压和含氢工作环境。

双相不锈钢：适用于海水、盐水和强腐蚀性环境。

4. 座圈和密封材料

密封材料决定了密封性能和使用温度范围：

PTFE / RPTFE：优异的耐化学性，适用于 200°C 以下的介质，一般工业洁净介质。

尼龙、PEEK：耐磨性更高，适用于含有微小固体颗粒的介质。

金属对金属密封：适用于高温、高压、高速流体和蒸汽环境，能够实现金属硬密封的紧密关闭。

5. 末端连接类型

根据安装、维护和压力等级选择连接方式：

法兰连接：拆卸方便，密封稳定；常用于大尺寸、高压工业管道。

螺纹连接：主要用于低压辅助管道的小型阀门。

对接焊/承插焊连接：非常适合高压、高温和危险介质，零泄漏风险。

6. 执行器选择

手动操作或自动控制取决于系统设计：

手动球阀（手柄/齿轮操作器）：结构简单，成本低廉，用于偶尔的开关操作。

气动球阀：切换速度快，可选防爆功能，是自动化工业过程中最受欢迎的选择。

电动球阀：适用于无压缩空气的场所，方便远程PLC信号控制。

液压执行器：适用于超大直径、高扭矩重型球阀。

7. 主要应用场景参考

电厂辅助管道：耳轴式碳钢球阀，法兰连接，可选金属阀座，适用于高温介质

水处理行业：浮动式不锈钢球阀，PTFE软密封

天然气输送管道：带防静电和防火设计的耳轴式球阀

化学腐蚀性介质：SS316 或双相钢球阀，带耐腐蚀软密封座

食品饮料行业：带卡箍连接的卫生级不锈钢球阀

8. 重要的附加安全功能

对于危险的工业工作环境，应考虑额外的配置：

防火设计：防止火灾事故中密封件熔化导致大面积泄漏

防静电装置：释放静电，避免易燃介质发生爆炸风险

防爆阀杆：防止阀杆在内压作用下弹出

锁定装置：锁定开启/锁定关闭位置，防止误操作

结论

选择合适的工业球阀并非简单地匹配管道尺寸和压力等级。工程师需要全面评估工作介质、温度、压力、结构设计、材料、连接方式和驱动方式。选择不当会导致内部泄漏、运行卡滞、密封件快速老化和频繁维护。

GEKO提供全系列浮动球阀、耳轴式球阀和三片式球阀，并采用多种材质配置，以满足电厂、石油化工、水处理、供热和天然气行业的定制化需求。欢迎联系我们的技术团队，获取专业的球阀选型支持，助力您的工业项目。
