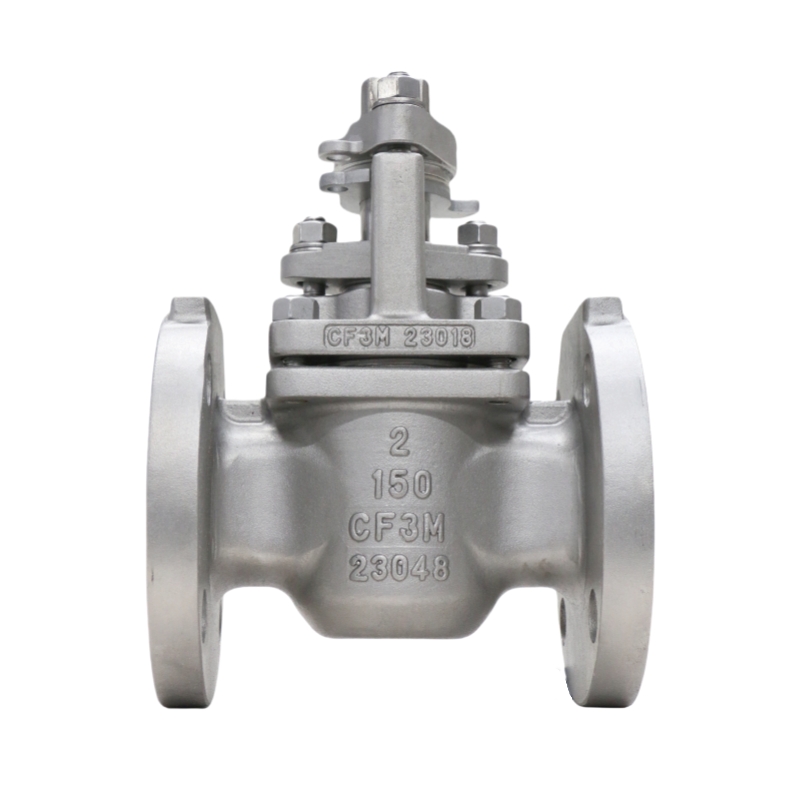

GKV655 笼式旋塞阀 防静电和防火 共有四种不同的图案可供选择。该图案指示了阀门的基本信息，包括端部尺寸（根据……） API 6D、BS 5353、ANSI B16.10 和 DIN 3202/F1）以及阀门流道尺寸。可设计多种端口，快速开关操作，易于维护，流阻最小，防静电和防火设计。
GKV笼式旋塞阀，防静电防火
| |
尺寸范围 NPS 1/2” 至 12”（DN15 至 DN300），更大尺寸（最大 DN600）可按需提供。 | 主体材质选项 碳钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）、双相不锈钢（4A/5A）、合金20、哈氏合金®、蒙乃尔合金®、因科镍合金®、钛 |
温度范围 -50°F 至 +650°F（-46°C 至 +343°C），特殊合金可提供更宽的温度范围 | 柄/轴材料 符合 ASTM A479 Gr. 316 标准，可选 17-4PH 级，双相不锈钢，可提供低摩擦涂层 |
最大允许工作压力 ASME 150级和300级，PN16，PN25，PN40 | 座椅和密封件 RPTFE、TFM1600、Tek-Fil®、PEEK、UHMWPE、金属对金属 |
插头材料 ASTM A351 Gr. CF8M，可选硬面/涂层（ENP、Stellite®、Cr-Carbide） | 关闭额定值 VI级，可选气泡密封截止阀 |
操作方法 操纵杆、齿轮操作器、气动执行器、电动执行器、ISO 5211平台 | 车身样式和接口 双向（直通）、三向（L型或T型）、全通径或缩径 |
设计标准 ASME B16.34、API 608、MSS-SP-72 | 端部连接标准 法兰连接：ASME B16.5 (RF/RTJ)、DIN EN1092 PN16/25/40 |
测试与检验 API 598、ISO 5208 压力和泄漏测试 可选无损检测方法：射线照相、超声波检测、磁粉检测 | 面对面尺寸 ASME B16.10，ISO 5752
|
特殊设计特点 双向密封、低操作扭矩、多种阀座选择、全通径流量、模块化驱动、耐腐蚀耐磨、使用寿命长 | 应用程序 石油天然气管道、石油化工加工、燃料处理系统、市政供水和污水处理、化工厂、发电 |
短模式
紧凑的端面尺寸，类似于闸阀。
端口面积：全通径旋塞阀的 40-50%。
适用于可以接受一定流量降低的应用场合。
提供 150 型和 300 型两种规格。
规律
更长的面对面距离。
端口面积：约占全孔径的 50%。
采用矩形端口，在优化阀门整体尺寸的同时，最大限度地减少流量损失。
适用于 600 型和 900 型货车。
消防安全
可根据 API 607 标准提供防火设计的套筒旋塞阀。
防静电设计
静电可能由于线路中的电流或摩擦而在插头周围积聚。
插头和聚四氟乙烯套管之间。
防静电版本：将导电环插入调节槽中
通过螺钉，在插头和阀体之间建立电气连接。
安全地消除静电荷。
清除连接
阀体可配备一个或两个吹扫接口，从而允许
必要时清洗阀门内部。
龋齿缓解
阀门可以在阀芯上设置泄压孔或槽。
此功能是会导致压力积聚的服务所必需的。
阀门关闭时发生聚合反应。
GEKO旋塞阀系列的独特设计
车身设计
- PTFE 套管用作阀塞的座圈，消除了金属与金属的接触。
- 转动所需的力很小，防止咬合，因此可以使用任何本体/塞子材料组合。
- 确保可靠关闭，阀门几乎无需维护。
- 在高温高压条件下，PTFE 的流动受到壳体端口周围铸造的密封唇的阻止。这些密封唇还能防止套筒在运行过程中旋转。
密封与性能
- 高性能是通过插头与牢固固定的 PTFE 套管之间的紧密接触以及独立的密封件实现的。
- 阀门与大气之间的主要密封由聚四氟乙烯（PTFE）阀座提供。即使经过长期使用和阀座磨损，GEKO阀门仍能保持有效的大气密封性能。
- 盖法兰密封采用金属隔膜保护的 PTFE 隔膜，并带有额外的 PTFE 环和 Delta 环，以防止阀杆泄漏。
袖套损坏保护
GEKO阀门采用特殊机制，确保完全密封。
即使袖套损坏了。
- 如果套筒损坏严重，可以调整锥形塞使其均匀受力。
压缩聚四氟乙烯丝状填料，该填料夹在两个推力环之间。
- 通过拧紧调节螺钉，止推环上的一个凸肩会被向下拉动
紧贴盖子上的唇口，在严苛条件下压缩填料，实现完全密封。
状况。
操作扭矩和密封
- GEKO旋塞阀可在低操作扭矩下实现气泡级密封。
- 半“-2”尺寸型号采用内部预紧式包装
GEKO独特的工艺技术。
- 2/2 "-12" 尺寸型号使用单独的包装盖，无需额外配件即可轻松调节
拆卸或移除执行器，其设计能够均匀地分配负载。
包装。
可选硬涂层 – 司太立®
- 阀座可涂覆Stellite®钴铬合金，具有以下优点：
- 优异的耐腐蚀性
- 高工作温度能力
- 高硬度，具有优异的耐磨性
GEKO笼式旋塞阀（带PTFE套管保护）应用
