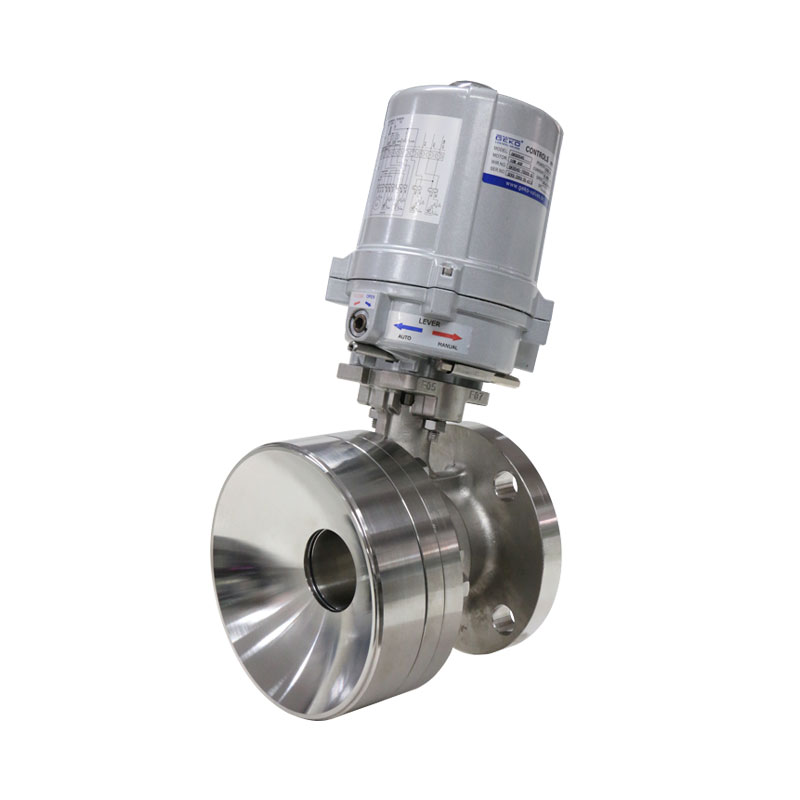

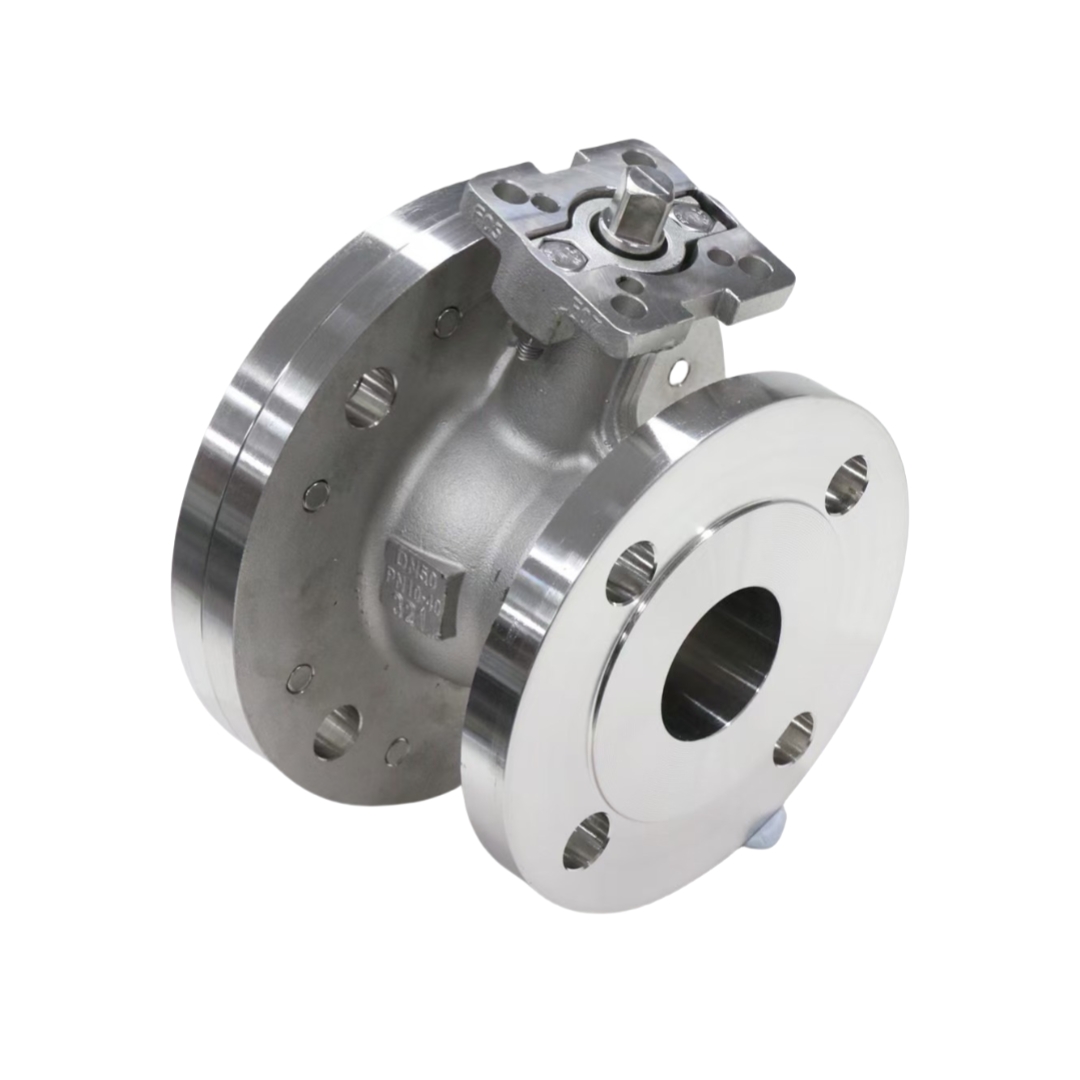

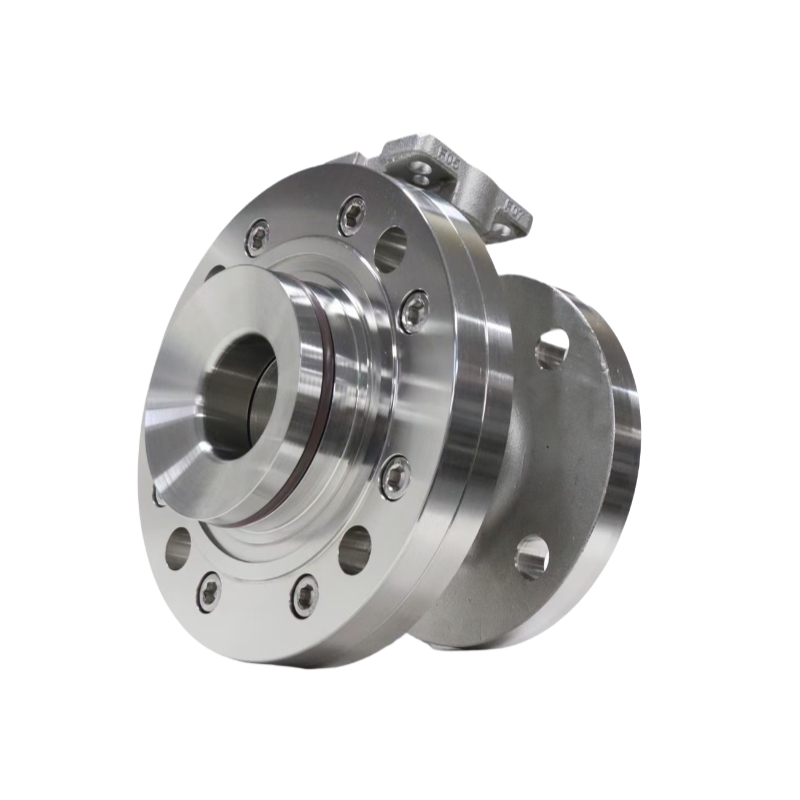

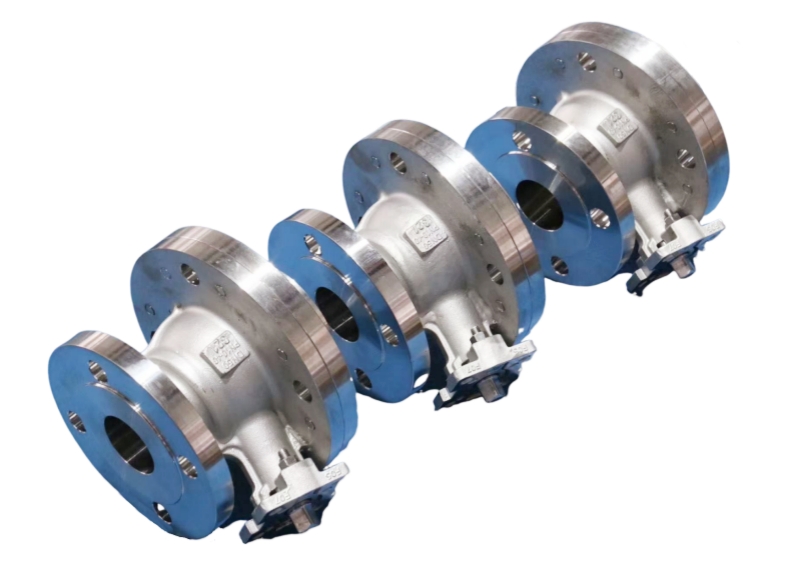

Name: 顶部进水罐底部出水球阀
Availability: InStock

顶部进水底部储罐排放球阀

尺寸范围

DN25–DN200（NPS 1"–NPS 8")

温度范围

软质阀座（PTFE/EPDM）：-20°C 至 +200°C；金属阀座：最高可达 +800°C

身体材料

ASTM A351 CF8、CF3、CF8M、CF3M（铸造不锈钢）；ASTM A182 F304、F316、F316L、F904L、F51（双相不锈钢、锻造不锈钢）；ASTM A216 WCB、WCC（铸造碳钢）；ASTM A350 LF2、ASTM A352 LCB（低温碳钢）；ASTM A105（锻造钢）；ASTM A182 F22（铬钼合金钢）；特种合金（镍基及高性能）：Inconel 600、625、825、Incoloy 800H、Hastelloy C276、C3、C4、Monel 400、Monel K500；B463 合金 20； ASTM B348 钛 Gr.2、Gr.3、Gr.5、Gr.12；ASTM B493 锆 R60702，ASTM B365 钽 R05200、R05400（钽）。

工作压力

150磅 - 2500磅

茎材

SS316、SS316L、双相不锈钢、Nitronic 50 等。

面对面

ASME B16.10、EN 588-1 F4/F5、DIN 3202 F4/F5、JIS B2002

座椅材料

标准：RPTFE；

可选：TFM1600、Tek-Fil®、UHMWPE、空腔填充物、金属座圈

球体材料

SS316L、哈氏合金、PTFE涂层不锈钢、陶瓷、F46、F51等。

车身样式

1 阶段

设计标准

ASME B16.34、ISO 15761、DIN EN 12516、MSS SP-134

联系

法兰式

顶部进水底部储罐排放球阀

描述：

顶部进水罐底部球阀专为底部出水而设计

适用于储罐、反应器和容器，提供冲洗排水、死循环等功能。

无需预留空间的设计，以及便捷的在线维护。

顶部入口结构便于拆卸、检查和维修内部部件。

无需将阀门从系统中拆卸即可更换部件——最大限度地减少停机时间

确保无菌、高效的加工过程。

主要特点：

顶部入口设计——可快速在线维护球阀、阀座和密封件

嵌入式排水口——确保排水彻底畅通，零滞留。

全通径——无限制流量，适用于粘稠或含固体颗粒的介质

防爆阀杆、防静电装置和防火设计（可选）

空腔填充式座圈——消除死角，是卫生或泥浆环境的理想选择

可提供手动操纵杆、齿轮操作器或气动/电动驱动选项。

技术细节

尺寸：DN25–DN300（1"–12"）

压力等级：最高可达 600 级/PN100

温度：-50°C 至 +600°C（取决于材料）

端部连接方式：罐体底座（焊接）、法兰连接（RF/RTJ）、卡箍连接或定制连接

标准：API 6D、ASME B16.34、EN 12516-1

材料：

车身/引擎盖：SS304/SS316、20号合金、哈氏合金C276、双相/超级双相钢、2级钛合金

球体材质：SS316/316L、镀铬或ENP涂层、哈氏合金、蒙乃尔合金、陶瓷涂层

阀杆：SS316/316L，双相2205，防爆，可选防火安全型

座圈：PTFE、TFM1600、PEEK、空腔填充PTFE/TFM、金属（司太立合金）

密封件/填料：聚四氟乙烯 (PTFE)、石墨、氟橡胶 (Viton)、三元乙丙橡胶 (EPDM)、卡雷兹 (Kalrez)、活载荷阀杆填料

亮点：

顶部入口设计，便于在线维护

无空腔、零死角球确保无残留流动。

适用于高洁净度行业和恶劣化学环境

顶部进水底部储罐排污球阀 | 完全排空，易于维护

顶部进水底部储罐排放球阀专为需要在苛刻工艺条件下实现储罐完全排空、易于维护和可靠密封的行业而设计。

主要特点：

顶部入口设计：允许直接接触内部组件

无需拆卸阀门即可快速维护，减少停机时间和人工成本。

全通径流量：优化的几何形状确保最大流量和最小阻力

压降小，非常适合粘稠、浆状或含固体的流体。

底部齐平式排污：水箱出口处完全排空，

最大限度减少残留物、清洁时间和污染风险。

高性能密封：PTFE、PEEK 或弹性体密封座提供化学密封性能

耐腐蚀性、耐磨性和耐温性。

重型材料：不锈钢、双相钢或特殊耐腐蚀合金。

在恶劣环境下的抵抗力。

驱动方式灵活：支持手动、气动或电动操作。

可选配自动化集成。

产品手册
底部球阀 - 英文

应用——储罐底部阀门（Y型/排污阀）

全排水设计
Y 型主体确保罐体完全排空，无死角，防止残留物积聚和污染。

运行条件： 适用于需要完全排空和清洗的工艺罐和管道，以及卫生或高纯度介质。
卫生且兼容CIP/SIP
光滑的内表面符合 FDA 和 3-A 卫生标准，支持原位清洗 (CIP) 和原位蒸汽清洗 (SIP) 工艺。

运行条件： 食品、饮料和制药系统中的卫生环境，无污染的流体处理。
多种材质选择
可提供不锈钢、双相钢、哈氏合金、钛和聚四氟乙烯等材质，以满足不同的工艺介质和耐腐蚀性需求。

运行条件： 腐蚀性或高纯度流体、化学品、生物技术或腐蚀性工业环境。
宽广的操作范围
可承受-20°C至+400°C的温度和高达300级/PN40的压力。

运行条件： 高温或高压工艺管线，适用于各种工况的多功能工业系统。
多功能端部连接
支持法兰连接、焊接连接、夹紧连接、螺纹连接或直接焊接的罐体喷嘴连接，安装灵活。

运行条件： 撬装式装置、定制管道系统、储罐和容器连接需要灵活集成。
灵活的操作模式
可配备手动手轮、气动执行器或电动执行器，实现自动或手动控制。

运行条件： 远程操作、流程自动化、手动或半自动系统，适用于多个行业。
高密封性能
软性或金属阀座设计可确保严密关闭，即使使用粘稠或磨蚀性介质也能有效密封。

运行条件： 适用于需要无泄漏密封的粘稠、颗粒状或磨蚀性流体，以及化学或食品加工应用。
可根据行业需求定制
专为制药、食品、化工、生物技术和化妆品行业设计，以确保合规性和流程效率。

运行条件： 卫生、高纯度、腐蚀性或复杂的工艺系统，需要针对特定行业进行定制。
