Name: 单座气动控制阀
Availability: InStock

GEKO 控制阀 – 技术规格 (GKV18C / GKV16N / GKV6H)

系列和尺寸

GKV18C：DN15–100（½"–4")
GKV16N：DN125–800（5"–32")
GKV6H：DN15–400（1"–16")

压力等级

GKV18C / GKV16N：PN10–63 / ANSI 150–600 级
GKV6H：PN100–250 / ANSI 900–2500级

主体材料（英文）

1.0619 GP240GH（-10℃至400℃）
1.4408 GX5CrNiMo19-11-2（-29℃至400℃）
1.6220 G20Mn5（-50℃至345℃）
1.6982 GX3CrNi13-4 (−120℃ 至 400℃)
1.7357 G17CrMo5-5 (−10℃ 至 530℃)

车身材料（ASTM）

A216 WCB（-29℃至425℃）
A351 CF8M（-196℃至400℃）
A352 LCC（-50℃至345℃）
A217 WC6（-29℃至530℃）

引擎盖

≤DN65：1.4408（A351 CF8M）
≥DN80：与阀体+填料函套筒相同（1.4571 / TP316Ti）

插头特性

标准：等百分比/线性
可选：修正线性

射程

50:1

双导

可选：DN40–DN600、Kvs > 25 的集成式底部导向装置

座椅漏水

金属密封件：IV 级（<0.01% Kvs），可选 V 类
软密封：VI级

风箱密封圈

双层壁，1.4571 或可选哈氏合金
（适用于 ANSI 150/300 标准；更高等级可按需定制）

加热外套

连接方式：DN15 或 DN25，PN40（1” ANSI 300）
可提供螺纹连接或法兰连接方式

主要特点

高精度内部结构，快速更换座椅系统
长寿命密封，灵活的结构

特征：

- 高精度调节性能

线性/等百分比流量特性：阀芯采用抛物线形或孔板形设计，调节精度≤±1%，调节比为50:1；

快速响应：气动执行器（单/双作用），带定位器（可选智能型），响应时间≤3秒，支持4-20mA、HART等信号反馈，兼容DCS/PLC系统集成。

- 适应高压差和恶劣的工作环境。

单座密封结构：阀芯与阀座紧密配合，泄漏等级为 V 级（ANSI/FCI 70-2），压差≤ PN50（300 级）；

耐温性和耐腐蚀性：阀体材料可选用 304/316 不锈钢、哈氏合金 (C276)、蒙乃尔合金 (400)，耐温范围为 -196 ℃~550 ℃，耐强酸、强碱和腐蚀性介质。

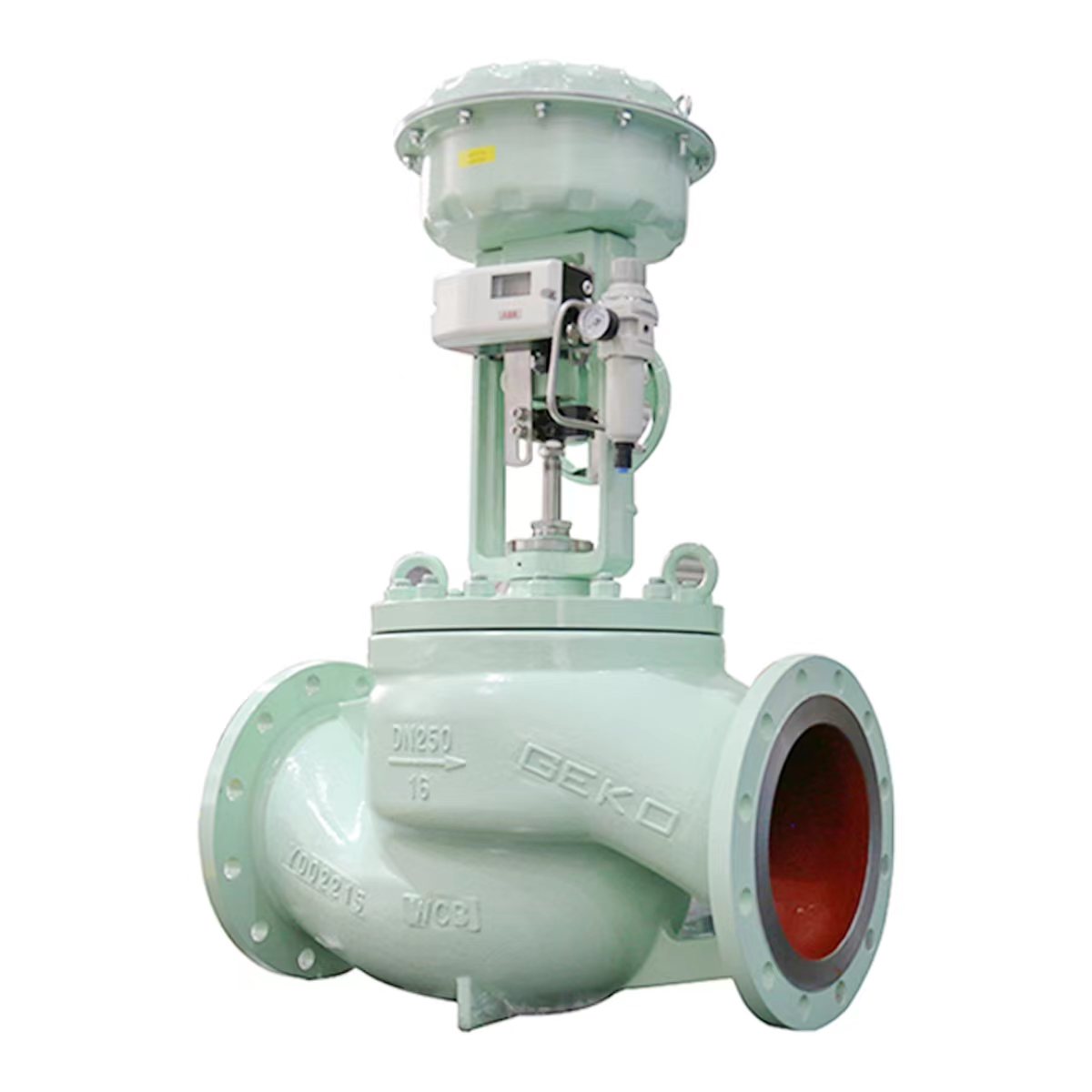

High Temperature Pneumatic Control Valve

每个细节都堪称完美

- 强力执行器

GEKO 812系列气动多弹簧执行器行程快、压紧力恒定、性价比高。该系列产品有多种尺寸可供选择，确保运行稳固可靠且防爆。此外，还可选配电动和电液执行器。

多功能定位器

GEKO 数字定位器支持 4-20 mA、HART、Profibus (PA) 和 Foundation Fieldbus 协议，可实现双向通信和便捷的参数设置。它符合 VDI/VDE 3847 标准，并可选配模拟版本。

可靠的阀杆密封

从填料函到波纹管密封，GEKO 确保在各种流体、压力和温度下均能实现无泄漏性能。优化设计最大限度地减少了摩擦、腐蚀和排放。

- 固定式壳体密封件

坚固的壳体/罩连接可防止装配错误和侧向力，确保密封严实和运行可靠。

- 高精度内部零件

GEKO阀门采用优化的阀芯和阀座、优质材料以及快速更换阀座系统。可选配件包括金属、可压缩或对称式阀座环，以及适用于磨蚀性介质的陶瓷阀座环。

免维护聚四氟乙烯V型环填料
石墨增强和纯PTFE V形环，自调节预紧弹簧，带刮油环的弹性体密封元件。 益处： 无需维护，在各种温度下都能可靠运行。
带密封圈的可调节填料函
定制包装材料，GEKO专利预加载装置，均匀压缩。 应用： 适用于多种工艺的长期密封。
风箱密封圈
不锈钢焊接波纹管，二级填料函，可选报警/冲洗装置。 应用： 危险介质零泄漏。
标准弧形插头
单级或多级装饰，金属座，可选陶瓷或双座环。 应用： 高压和易发生空化作用的环境。
带金属支撑的软座椅
PTFE软密封件，金属背衬，O型圈悬挂，经测试可循环使用超过一百万次。 应用： 严格的关闭和频繁的循环。
低温扩展
绝缘杆延长件，可在低至-196°C的低温环境下使用，长度可定制。 应用： 液氧、液氮、低温阀门。
高温散热片
多组散热鳍片，保护包装温度高于 250°C，安全温度低于 450°C。 应用： 蒸汽和热气服务。
OPTISEAL隔膜密封
液压支撑隔膜，压力高达 100 巴，附加填料函。 应用： 危险化学品、含颗粒介质。

GEKO 控制阀 – 创新与优势
专利阀座，采用 PTFE 软密封和金属辅助密封	✔ 绝对的座椅紧实度 ✔ 已定义预加载 ✔ 使用寿命长
由多种材料制成的座椅环	✔ 由于自定心功能，座椅紧固度可重复调整 ✔ 低磨损可最大限度降低备件成本
带精密密封元件的聚四氟乙烯V形环填料	✔ 安全密封 ✔ 低维护成本
座圈和塞子的快速更换系统	✔ 无需特殊工具即可进行维护
种类繁多的阀芯，针对各种应用进行了优化。	✔ 最大限度提高工艺灵活性，并实现高控制质量 ✔ 低噪音排放
不锈钢填料函区域	✔ 无电偶腐蚀
流线优化阀体	✔ 高流量系数 ✔ 低噪音排放
8. 紧凑、坚固的设计	✔ 所需最小安装空间 ✔ 重量轻

维护手册
单座气动控制阀 - 英文
产品手册
单座气动控制阀 - 英文

应用领域 – GEKO 控制阀

化工

反应釜温度/压力控制、蒸馏塔进料比调节、酸碱pH值调节。

石油和天然气

井口节流、管道压力稳定、液化天然气储罐温度管理。

发电

锅炉给水调节、汽轮机负荷控制、余热回收系统。

医药与食品

无菌液体计量和比例控制、发酵罐参数调节、3A卫生标准符合性。

环境工程

SCR/SNCR还原剂投加，废水处理化学品投加系统。
