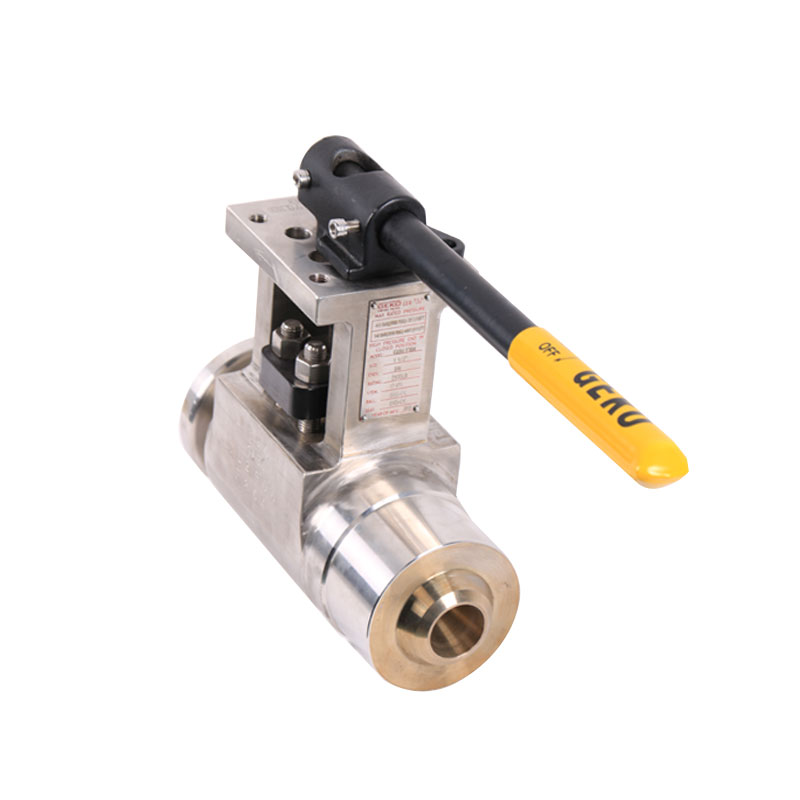

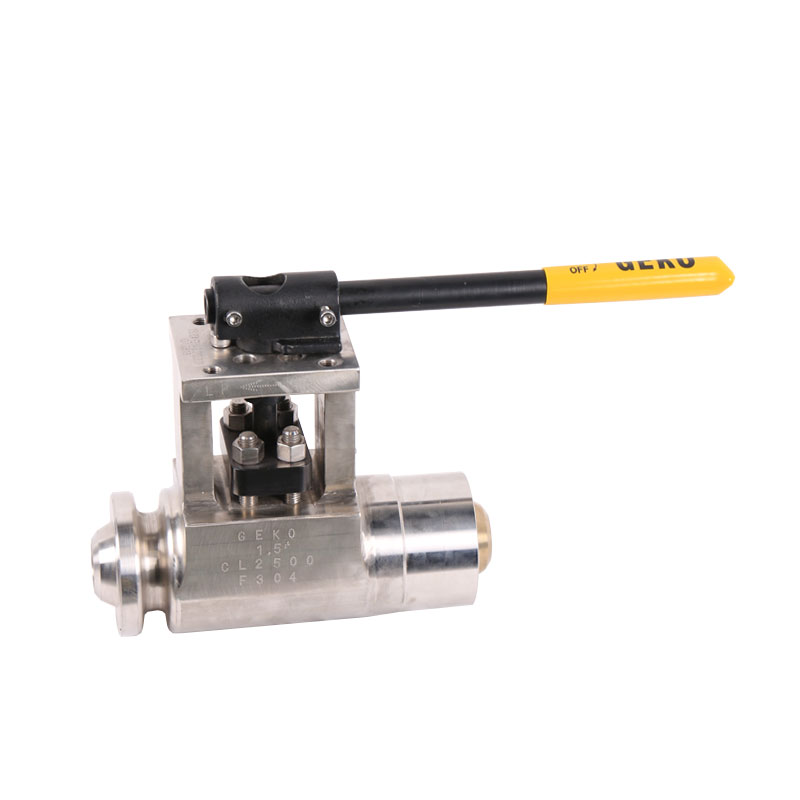

这 GKPV系列金属密封球阀 是一款高性能金属密封阀，专为要求精确关闭、耐高压和使用寿命长的苛刻工业应用而设计。
该阀门采用锻钢阀体和精密设计的内部组件制造，即使在极端温度和压力下也能确保卓越的耐用性和密封完整性。
其坚固的机械设计、先进的座圈结构和集成的阀杆锁定机构使其成为石油天然气、石化、发电和炼油等行业的理想选择。
GKPV系列硬密封球阀——高性能金属密封设计，适用于极端压力和温度环境
| |
尺寸范围 DN15 至 DN600（½ 英寸至 24 英寸），其他定制尺寸也可提供。 | 身体材料 锻造碳钢/不锈钢（A105、F304、F316、F51） |
温度范围 -29°C 至 +600°C（-20°F 至 +1112°F） | 茎材 不锈钢（410 / 17-4PH / 316SS），带耐磨或低摩擦涂层 |
最大允许工作压力 ASME 1500/3100/4500级（取决于材料和尺寸） | 座圈和密封表面 采用HVOF工艺进行金属对金属密封，涂层为碳化铬或Inconel 718合金。 |
茎杆设计 双键轴，带防爆结构，执行器精准对齐 | 填料和填料函 深填料函，配有 Chesteron 0.125 英寸填料和双防挤压环 |

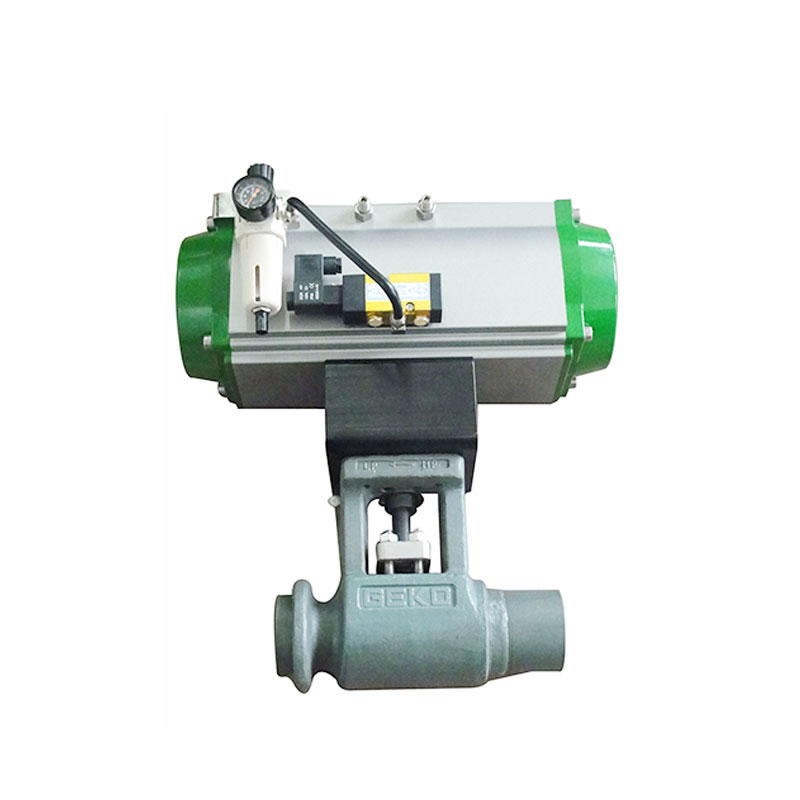

涂层类型 HVOF冶金结合涂层（3100/4500级标准，1500级可选） | 操作方法 手动（杠杆/齿轮）、气动、液压或电动驱动 |
特殊设计特点 手柄上集成锁定装置，机械止动块确保精确旋转，锻造安装法兰，一体式推力轴承杆，加大的包装空间便于维护 | 端部连接标准 承插焊：ASME B16.11 |
设计与制造标准 ASME B16.34、MSS SP-101、API 598 / ISO 5208 测试、NACE MR0175（可选） | 应用程序 石油天然气管道、石化厂、发电厂、炼油装置、蒸汽管道和高温工艺系统 |
测试与检验 根据 API 598 / ISO 5208 标准进行压力和泄漏测试 | 主要亮点 在高压高温下具有高密封完整性，耐腐蚀耐磨，执行器对准精准，易于维护，使用寿命长 |
GKPV系列硬密封球阀专为高温环境设计，
高压和磨蚀性工况，传统软性材料无法胜任。
密封阀门无法可靠运行。
这种金属密封阀门具有严密的关闭性能、优异的耐磨性，并且
在石油天然气管道等严苛应用中具有较长的使用寿命，
炼油系统、化工厂和发电装置。
其锻钢阀体、精密设计的阀杆和HVOF涂层密封件
表面确保即使在循环热胀冷缩条件下也能保持稳定的性能。
机械应力。
该阀门设计兼具高机械强度和稳定的执行器安装性能。
以及在极长的使用寿命内仍能保持完整性的耐用密封结构。
- 手柄连接处的锁定装置 – 提供精确的开/关定位，确保安全操作。
- 机械定位，带可调止动螺钉 – 执行器扭矩直接通过杆传递到止动块，保证滚珠精确旋转，防止执行器错位。
- 集成式安装法兰 – 确保执行器安装稳定，支撑支架和阀体之间无松动或偏移。
- 双键杆设计 – 可与齿轮箱、气动、液压或电动执行器进行可靠、便捷的连接。
- 带防磨损涂层的阀杆衬套 – 防止阀杆爆裂，并提供径向对准以实现平稳运行。
- 单个对准标记 – 在阀杆和压盖上加工，以指示精确的球体位置和流动方向。
- 两件式压盖，带活动弹簧——在保持密封完整性的同时，提供足够的调节间隙。标配耐腐蚀的316不锈钢螺栓和螺母，带有防摩擦涂层，以及Inconel合金弹簧。
- 机加工压盖套筒 – 提供杆部之间持续紧密的连接
以及包装腔，防止挤出并保持对齐。
- 深填料函设计 – 配有 Chesteron 0.125 英寸填料和双重防漏填料
用于实现可靠长期密封的挤压环。
- 金属防挤压环 – 进一步减少高压下的填料变形。
- 一体式颈部本体设计 – 在焊后热处理 (PWHT) 期间保护阀门。
- 下游肩部和辐射鳍片 – 有效散热并标记
PWHT期间的热带边界。
- 经过验证的过盈配合阀座设计 – 最高可达 ASME 1500 级（410SS/HVOF CrC），
最高可达 3100/4500 级（Inconel 718/S&F CrC）。
- 加大的球形端口 – 允许快速热膨胀而不会暴露阀座
表面与介质接触，延长座椅寿命。
- 球座材质匹配——采用相同的基材和涂层，以确保
相同的热膨胀系数和可靠的密封性能。
锻造阀体——提供卓越的耐压性和机械性能
力量。
- 加大的包装区域 – 便于轻松调整包装，
在保持柄部精确对齐的情况下进行更换。
- 整体式推力轴承杆 – 带耐磨涂层和透明涂层
开/关标记，可承受高轴向载荷而不变形。
- 精密配合的杆连接 – 牢固地啮合在
支撑法兰孔，以增强稳定性。
- 可调节手柄 – 可沿其长度方向定位，使用
可用作 T 型把手，或在空间有限的情况下反向向下游移动；
标准最大长度可达 24 英寸。
* 流向箭头直接锻造在阀体上——即使在黑暗中也清晰可见
绝缘后。
* 符合 ASME B16.34 性能和压力标准。
* 承插焊端符合 ASME B16.11 标准。
* 对接焊端可提供平端或客户指定的坡口端。
* 执行器安装符合 MSS SP-101 标准。
* ASME 3100/4500 阀门的标准配置为 HVOF 喷涂（冶金结合）；ASME 1500 级阀门可选配置。
