Name: 五通球阀法兰端，适用于多通道流
Availability: InStock

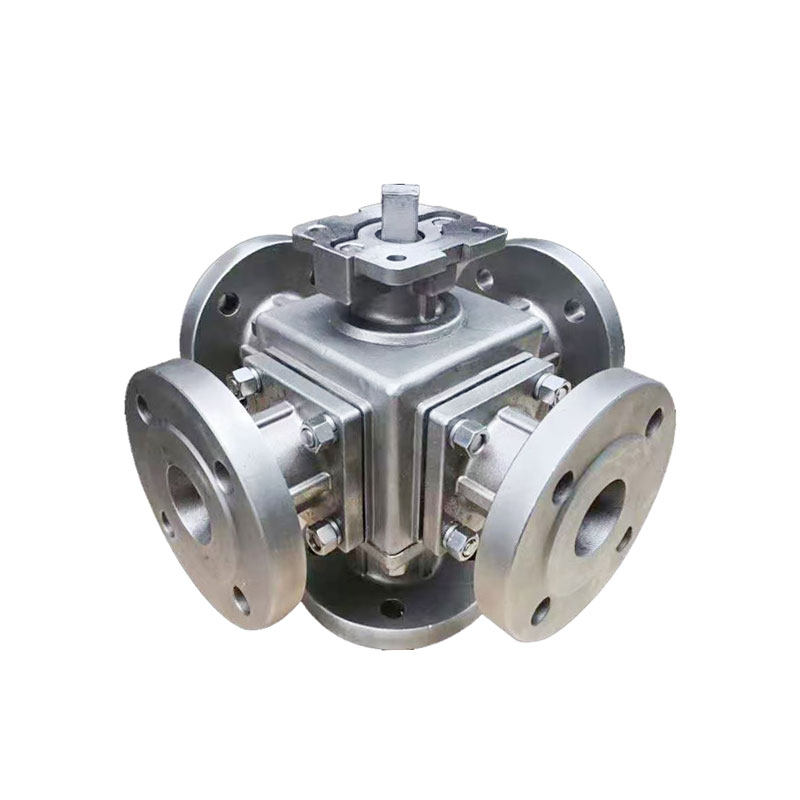

GEKO 五通球阀法兰端

尺寸范围

NPS 1/2” 至 24”，DN15 至 DN 600

工作压力

ASME 150磅~2500磅级，EN 1092 PN10~PN420

温度范围

-50°F 至 1472°F（-46°C 至 800°C）

身体材料

ASTM A351 CF8、CF3、CF8M、CF3M（铸造不锈钢）；ASTM A182 F304、F316、F316L、F904L、F51（双相不锈钢、锻造不锈钢）；ASTM A216 WCB、WCC（铸造碳钢）；ASTM A350 LF2、ASTM A352 LCB（低温碳钢）；ASTM A105（锻造钢）；ASTM A182 F22（铬钼合金钢）；特种合金（镍基及高性能）：Inconel 600、625、825、Incoloy 800H、Hastelloy C276、C3、C4、Monel 400、Monel K500；B463 合金 20； ASTM B348 钛 Gr.2、Gr.3、Gr.5、Gr.12；ASTM B493 锆 R60702，ASTM B365 钽 R05200、R05400（钽）。

泄漏

四年级、五年级、六年级

茎材料

ASTM A479 316 型、ASTM A564 17-4PH 型、ASTM A182 F51 型

面对面

ASME B16.10、EN 588-1 F4/F5、DIN 3202 F4/F5、JIS B2002

座椅材料

TFM1600，可选：Tek Fi®*、UHMWPE、RPTFE、PTFE 等

测试标准

API 598，EN-12266-1

所有阀杆和阀座均经过 100 psi 气体关闭测试。

发货前密封性良好，真空度达 29 英寸汞柱

球类材料

不锈钢 A351 CF8 / CF8M，A182 F304 / F316 / F316L，A105，A216 WCB，A350 LF2，钛 B348 Gr.2 / Gr.5，锆 B493 R60702，钽 B365 R05200 / R05400，哈氏合金，镍基合金，Inconel 600/625/825，Monel 400/Monel K500，B463 合金 20，F51（双相不锈钢），A182 F51，A182 F22，A182 F904L

末端连接

法兰端

设计标准

ASME B16.34、EN12516、GB/T 12237

手术

气动、电动

连接平台

ISO5211

GEKO五通球阀是一款专为多通道流体分配和复合流量控制而设计的特殊球阀。其核心特点是集成式流道设计和高效的切换功能。

阀杆填料：

GEKO 五通阀采用动态负载阀杆填料装置，确保阀杆填料的可靠性。通过使用碟形弹簧垫圈，可实现阀杆填料的自动调节，以补偿温度变化和正常磨损。6"-12"阀采用独立的填料函盖，可在阀门使用过程中轻松调节。1/4"-2"阀也提供主阀杆填料和辅助阀杆填料。主密封由推入式垫圈和O形圈组成。可调节的阀杆填料在阀杆颈部区域形成阀杆与阀体之间的二次密封。

四座设计：

作为标准配置，该阀门还配备了五个阀座。每个阀座均独立密封，以防止阀腔区域泄漏并保持球体的正确对准。新增的阀座将双向控制和关闭功能集成于同一阀门中，并且关闭位置可自由控制。GEKO 五通球阀阀座设计确保了双向气泡水平密封和低工作扭矩。

球/杆：

球体与阀杆之间的连接设计确保了连接的正确性。1/4"-2"阀门的阀杆采用销钉固定，而21/2"-12"阀门的阀杆与球体一体成型，并由耳形轴支架支撑。所有阀杆均配备防吹出保护装置。球体经过精密加工和镜面抛光，以确保气泡级密封并降低操作扭矩。GKV-243系列球阀球体的边缘经过加工，以减少阀座磨损并延长其使用寿命。

GEKO五通球阀的独特设计

座位选择：

提供一系列座椅材料以满足各种需求

在大多数应用中，TFM 是一种标准的阀座材料。

其他可选材料包括 RPTFE、PTFE、UHMWPE 和 Tek Fi®

（碳/石墨填充的TFM）。Tek-Fil®阀座提供更少的

高温、高循环和蒸汽应用中的扭矩。

互换性：

许多部件，包括球、杆、座、

阀杆和阀体密封件可以在不同型号之间互换。

相同尺寸的阀门型号。

腔室填充：

GEKO 五通球阀提供可选腔室

填充物。空心填充可以降低介质泄漏的可能性。

管道介质中液体滞留造成的污染

球体与阀体壁之间的间隙。

安全安装：

上法兰的整体铸造确保

执行器的正确安装。在满载压力条件下，

该执行器装置可以轻松安全地拆卸。

安装法兰按照ISO 5211标准设计，

可以直接嵌入安装。通过改变位置

安装法兰上的行程限位销螺栓，标准阀门可以

实现所有流动模式。

产品手册
软密封球阀 - 英文

GEKO五通球阀广泛应用于多个行业。

石油化工和天然气行业
GEKO 五通球阀广泛应用于炼油和天然气系统中，用于管道切割、液化天然气流量控制和含硫介质分流。
市政供水和暖通空调工程
这些 全通径阀门 采用耐腐蚀涂层和标准法兰连接，优化供水、暖通空调和区域供热系统的流动效率（-20°C~150°C）。
船舶与海洋工程
对于海水的高盐雾环境，阀体采用316不锈钢和环氧涂层制成。
环境保护和工业水处理
耐腐蚀阀门 采用软密封和高性能法兰连接，可实现可靠的化学计量，同时降低维护成本。
