Name: 用于无冲击应用的轴流式止回阀
Availability: InStock

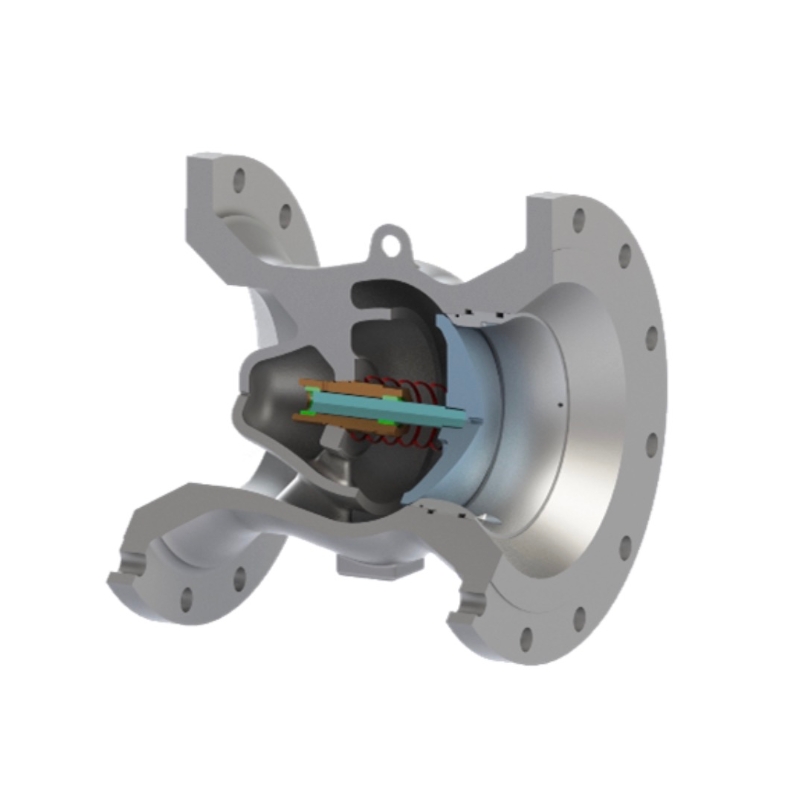

GEKO轴流止回阀 – 无冲击、快速响应和水锤保护

尺寸范围

DN25 – DN1200（1英寸 – 48英寸），更大尺寸可按需定制

身体材料

WCB、A350 LF2、CF8/CF8M（304/316）、双相钢、超级双相钢、哈氏合金、合金20、球墨铸铁、锻钢

温度范围

-196°C 至 +600°C（取决于材料和密封类型）

压力等级

ANSI / ASME 150 – 2500 级，PN10 – PN420

流向

单向流动（自动关闭以防止逆流）

座椅材料

金属对金属（不锈钢、蒙乃尔合金、因科镍合金）或软密封（聚四氟乙烯、RTFE、PEEK、弹性体）

盘/闭孔器

单片低质量圆盘，弹簧加载轴向运动，可选硬面密封表面

弹簧和轴材料

17-7PH、Inconel X-750、316SS、合金钢，耐腐蚀和抗疲劳

螺栓/紧固件

根据使用条件，选用符合 ASTM A193 B7 / B8 / B8M / B16、Inconel 或合金钢。

密封件和垫片

根据温度和压力的不同，可选择石墨、聚四氟乙烯、螺旋缠绕或RTJ金属垫片。

设计标准

ASME B16.34、API 6D、ISO 14313、EN 593、API 598、EN 12266-1、ISO 5208

检验与测试

根据 API 598 / ISO 5208 标准进行压力、阀座泄漏和功能测试
可选的无损检测（射线检测、超声波检测、渗透检测、磁粉检测）、PMI检测和水压试验

端部连接标准

法兰连接：ASME B16.5 / B16.47 / EN 1092
对接焊：ASME B16.25
可选晶片式或凸耳式

设计类型

文丘里管设计、弹簧辅助轴向运动、短行程无冲击结构

特殊设计特点

无冲击关闭、低压降、文丘里流道、快速响应时间、最大限度减少水锤效应、免维护结构

可选设计/结构

长/短模式、可拆卸内部组件、双密封结构、位置指示器、阻尼系统、防浪涌微调

操作方法

全自动（弹簧式自动关闭）
可选的手动/气动/电动旁路，用于系统控制

表面保护

环氧涂层、聚合物衬里、镀镍或热喷涂（WC-Co）用于防腐蚀

适用标准与认证

MTC EN10204 3.1 / 3.2、NACE MR0175 / ISO 15156、第三方检验（DNV、BV、LR）

应用程序

石油天然气、石油化工、发电、水系统、化学加工、蒸汽、压缩机排气、消防水管线

裂解压力

可调：通常为 0.02 – 0.5 bar，具体取决于弹簧选择和系统设计。

维护

无需日常维护；重型应用可选配可在线更换的内部组件

包装和配送

防腐油、法兰保护器、出口级木箱或托盘包装

主要亮点

快速无冲击关闭、水锤保护、低压降、结构紧凑坚固、动态条件下高可靠性

GEKO轴流止回阀设计标准:

ASME B16.34 – 压力和温度等级、材料、测试

ASME B16.10 – 阀门端面间距尺寸

API 598 / EN 12266 / ISO 5208 – 阀门测试和泄漏标准

API 6D / ISO 14313 – 管道阀门设计与制造

可用材料：

碳钢/不锈钢/低温钢

合金钢和特种钢（例如，哈氏合金钢、双相钢）/球墨铸铁

锻造或铸造结构

终止连接：法兰式（标准）/ 晶片式或对接焊式（可选）

典型压力等级： ANSI 150 – 2500 级（PN 10 – PN 420）

尺寸范围： DN 50 至 DN 1200（2 英寸至 48 英寸）

产品特性 – 优势与益处

非撞击式设计

通过快速、平稳的关闭，消除水锤和压力波动。

轴流与车身

提供优化的流量，压降极低，能效高。

弹簧式圆盘机构

在各种流量条件下都能确保即时响应和稳定运行。

结构紧凑轻巧

提供长款和短款两种款式，安装灵活。

金属对金属座椅

保证使用寿命长、密封性好、无需维护。

高可靠性

专为关键应用场景下的连续运行而设计，例如

压缩机、泵和涡轮机。

优异的液压性能

均匀的流体分布和最小的湍流，从而实现卓越的系统稳定性。

腐蚀与表面防护

适用于恶劣工业环境的高级涂层，经久耐用。

石油和天然气管道系统
用于上游、中游和下游管道、压缩机排气管线和泵站，以防止回流和水锤。尤其适用于输送快速反转的碳氢化合物液体和气体。

运行条件： 高压（600-2500 级）、易燃碳氢化合物、快速流动变化、户外环境、符合 API 6D 和 API 607 防火标准。
石油化工及化学加工
在化学品输送管线、炼油厂和加工厂中提供安全隔离和快速无冲击切断。适用于复杂化学系统中的酸、碱、溶剂和芳烃。

运行条件： 腐蚀性介质，温度变化范围为 -50°C 至 +400°C，弹簧辅助快速闭合，防腐蚀材料如双相钢、超级双相钢、因科镍合金或哈氏合金。

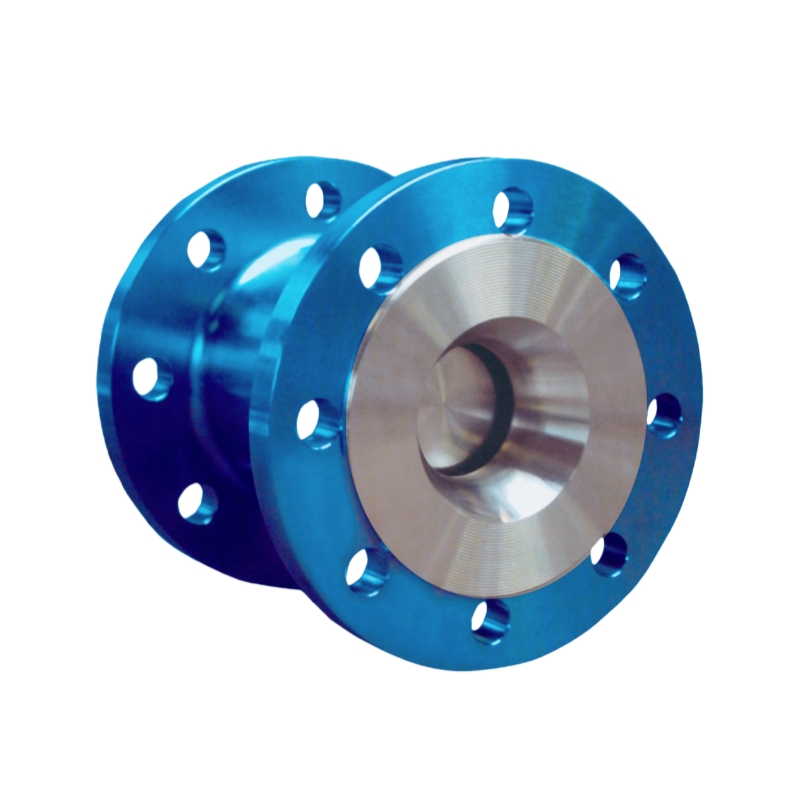

液化天然气和低温应用
专为液化气管道、再气化装置和低温输送系统而设计。无冲击轴向盘片设计确保低温运行期间的安全隔离。

运行条件： 超低温可达 -196°C，低温级 PTFE / PCTFE 或金属阀座，加长阀杆选项，适用于冷箱安装，快速响应以防止回流。
发电和能源系统
用于锅炉给水、冷凝水、冷却水和蒸汽管道。弹簧式轴向盘可防止水锤，确保运行安静稳定。

运行条件： 最高温度可达 400°C，高压蒸汽或水，快速流量变化，防火防静电设计，可频繁循环使用。
输水和公用设施系统
适用于大直径输水管道、泵站和反渗透系统。可防止回流和冲击，从而减轻泵和阀门的压力。

运行条件： 中压水，频繁泵启动/停止，低压降，长期可靠性，耐腐蚀材料。
消防水和应急系统
为消防水管线、海水冷却系统和应急泵送系统提供快速、可靠的止回保护。

运行条件： 间歇性高流量运行，快速阀门关闭以防止浪涌，耐腐蚀材料适用于海水和恶劣的户外环境。
氢能和碳捕获系统
专为氢气、二氧化碳注入和碳捕集、利用与封存（CCUS）管道而优化设计。轴向弹簧辅助闭合装置可防止回流，确保安全隔离。

运行条件： 高压气体压力高达 600 巴，耐低温，符合 NACE MR0175 标准的材料，快速响应的非冲击设计，适用于安全关键系统。
一般工业和公用事业服务
适用于压缩空气、氮气、冷却水和润滑油管路。结构紧凑，免维护，压力损失极小，可实现快速切断。

运行条件： 标准工业温度和压力范围，频繁的操作循环，根据介质的不同，可使用软性或金属阀座，可靠的无冲击性能。
