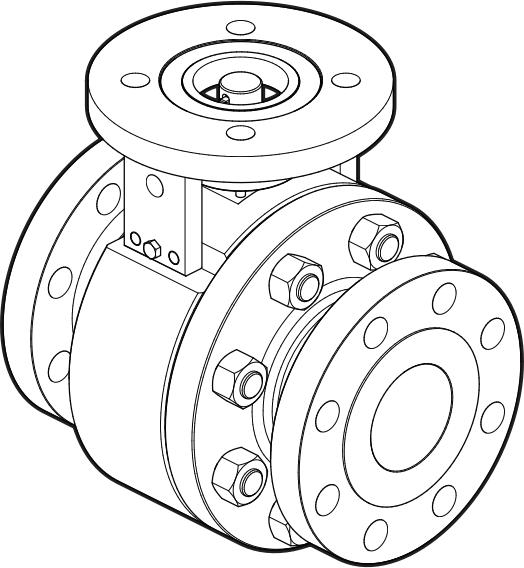

严苛工况球阀

介绍

该系列金属密封严苛工况球阀的设计符合 ASME B16.34 和 ASME 标准。该系列球阀为自由浮动式球阀，采用金属阀座。为确保最佳性能，务必按照设计要求将阀门安装在管道中。如有任何疑问，

请联系我们。info@geko-union.com

该系列产品可配置为单向或双向

双向流动。阀门上标明了首选流动方向和高压侧。务必注意确保阀门按照首选流动方向和指定的高压侧进行安装。

铭牌或阀门上会标明推荐的流向。

严苛工况球阀设计用于处理夹带固体颗粒以及与此类应用相关的磨蚀性/腐蚀性条件。根据具体应用，M1 可配备吹扫口和/或

冲洗口用于冲洗腔体内的颗粒物、防止结垢或清除积聚的介质。请参阅

您特定产品对应的座椅装饰

此类端口的设计和存在。适当的修整和维护可大大延长阀门在这些恶劣环境下的使用寿命。

安全使用的特殊条件

为了……，必须仔细考虑以下因素。

确保阀门与应用环境相容。系统设计人员和/或最终用户应正式评估每个严苛工况下的球阀，并详细记录相关信息。

为确保安全而采取的具体措施背后的理由

在严苛工况球阀的整个使用寿命期间持续符合相关规定。

物质因素

由于机械冲击产生的火花可能导致钛金属点燃，因此钛金属不得用于I类采矿应用和II类1级设备。请咨询相关部门。

有关材料限制的详细信息，请联系工厂。

温度因素

该系列严苛工况球阀的设计符合以下要求

符合 ASME B16.34 压力/温度等级标准

适用于最高 593 °C (1,100°F) 的工作温度，

具体取决于结构材料。可根据要求提供定制设计，压力和温度等级将标示在阀门标签上。适用介质应为：

在评估压力和温度额定值时会考虑这些因素。

系统设计人员负责确保阀体内部或外部的最高温度。

地表温度将远低于大气燃点。可能需要额外的防护装置。

为确保足够的热安全裕度，包括但不限于：热关断装置和冷却装置。

对于工作温度高于 200°C (392°F) 的情况，Bray 建议对阀体进行隔热处理。

静电注意事项

当工艺介质为表面电阻超过 1 G 欧姆的液体或半固体材料时，应采取特殊预防措施。

应采取措施确保该过程不会产生

静电放电。这可以通过确保工艺介质的流速保持在 1 m/s 以下，或沿工艺路径提供足够的放电点来消除。

静电积累。

可能需要使用接地带或其他方式进行适当的接地。

杂散电流的考虑因素

当严苛工况下的球阀用于高电流源或磁辐射源附近时，应将其牢固地接地，以防止因感应而引起的点火。

电流或由这些电流引起的温度升高。

夹带固体和工艺介质

如果工艺存在潜在风险，则应特别考虑工艺介质的过滤。

介质中含有固体颗粒。建议对工艺介质进行过滤，使直径不大于 1.0 毫米的颗粒能够通过阀组件。

固体颗粒物出现的概率较高。较大的颗粒物

根据可能性，尺寸可能被认为是合适的。

工艺介质和区域内的颗粒物

分类。关于过滤级别和限制的决定。

系统设计者和/或最终用户应妥善记录，以确保在整个生命周期内持续合规。

阀门。

无害使用

该设备出厂时状态良好，可安全使用。

设备已安全安装并运行。用户必须遵守本文件中的注意事项和警告，以确保设备处于安全状态并安全运行。

采取一切必要措施，防止阀门损坏。

由于粗暴搬运、撞击或不当存放，阀门可能会损坏。请勿使用研磨剂清洁阀门，或用任何物体刮擦金属表面。

安装该阀门的控制系统必须具备

采取适当的安全措施——防止系统组件发生故障时造成人员受伤或设备损坏。

允许的压力和温度上限

（取决于阀门的构造材料）必须是

已观察到。这些限值显示在阀门识别标签上。

在查阅以下文件之前，不得操作该阀门：

关于欧盟指令的声明

> IOM 手册（随产品提供）。
