控制阀金属表面处理：镀铬、氮化和HVOF工艺详解

控制阀在严苛工况下的可靠性很大程度上取决于材料选择和表面处理技术。

如果您参观过发电厂的汽轮机旁路系统或煤化厂的黑水泄压阀，您可能已经看到工艺介质对阀门阀芯造成的损坏有多严重。

在高压降、闪光和颗粒侵蚀等条件下，标准的 316 不锈钢饰件会很快磨损。

很多人问：如果 316 不锈钢不够耐磨，为什么不用实心硬合金加工整个装饰条呢？

理论上是可能的，但实际上成本极高，而且材料太脆，无法承受热冲击或水锤作用。

这就是为什么工业界通常采用“坚韧内核与坚硬表面”的概念，即使用坚固的基材来吸收冲击，并使用硬化的表面来抵抗磨损。

对于 GEKO 控制阀而言，材料强度和表面工程的结合是应对严苛工况应用的关键解决方案。

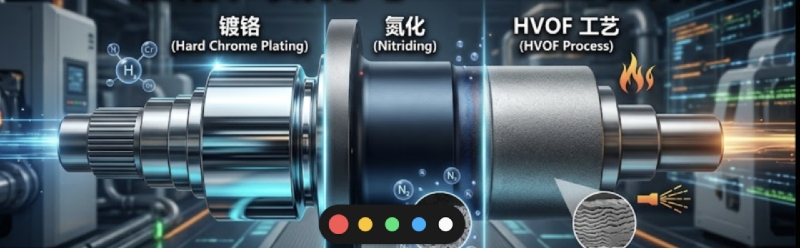

今天，我们来看一下控制阀最常用的三种表面处理技术：镀铬、氮化和HVOF。

经典解决方案：硬铬电镀

硬铬电镀是控制阀行业中最常见的表面处理方法之一。

其工作原理是将阀杆或阀塞放入电镀槽中，通过电化学过程沉积一层硬铬层。硬铬层具有低摩擦系数和高表面硬度，通常在 65–70 HRC 左右。因此，镀铬特别适用于阀杆和其他反复运动的部件。光滑的镀铬表面可以减少填料摩擦，并有助于延长填料的使用寿命。

对于标准 GEKO 控制阀应用中的阀杆，镀铬通常是一种经济实用的解决方案。

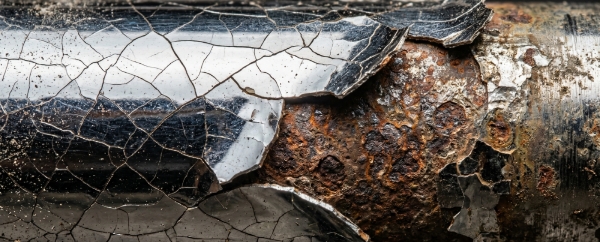

然而，镀铬工艺也存在明显的局限性。从微观层面来看，硬铬层通常含有微裂纹网络。

如果介质具有很强的腐蚀性，腐蚀性液体可能会通过这些裂缝渗入并到达基体金属。

一旦基材受到侵蚀，铬层可能会开始剥落。

因此，镀铬更适合减少摩擦，而不是用于严重的腐蚀或重颗粒侵蚀。

深层表面强化：氮化

为了避免涂层剥落问题，工程师们经常使用基于扩散的表面硬化工艺，其中氮化是最具代表性的工艺之一。

氮化处理不会在表面形成外层；而是让氮原子扩散到金属表面。

这些氮原子与金属中的铁、铬等元素发生反应，形成高硬度的氮化物层。氮化后的表面硬度通常可超过1000 HV。

氮化的最大优点是硬化层与基材融为一体，没有明显的物理界面。

正因如此，氮化层不像传统涂层那样容易剥落。

此外，渗氮处理是在相对较低的温度下进行的，因此处理后零件的变形很小。

在高温蒸汽应用中，氮化处理可以有效降低塞子和阀座之间发生咬合的风险。

因此，在GEKO控制阀的蒸汽应用中，氮化通常是阀芯和导向部件的重要升级选项。

然而，渗氮并非万能的解决方案。其硬化层通常只有约0.1至0.2毫米厚。如果介质中含有大量高速硬质颗粒，这层薄薄的硬化层仍然会很快被磨损。

因此，渗氮更适合高温抗咬合和中等磨损条件。

重型装甲：HVOF（高速氧燃料）

当控制阀暴露于煤浆、矿物浆、严重闪蒸或剧烈颗粒侵蚀等极端恶劣条件下时，镀铬和氮化处理往往已不足以满足要求。（HVOF）

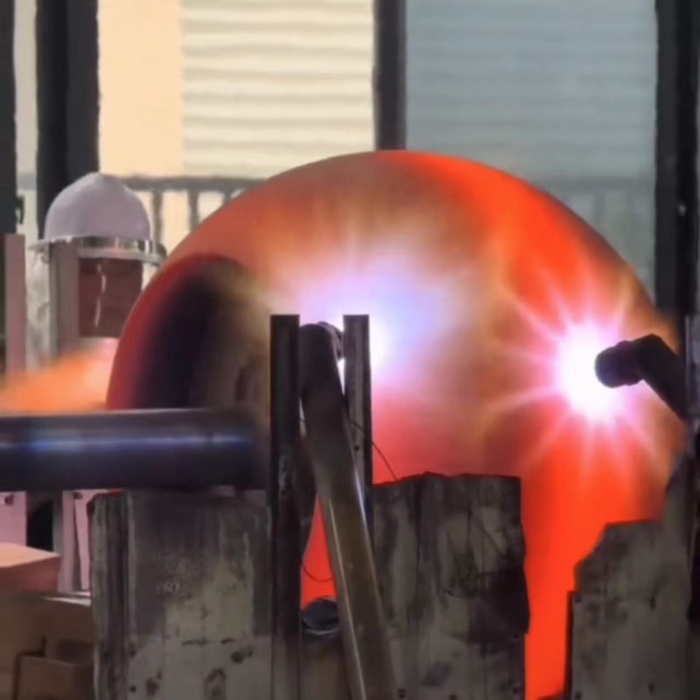

其原理和强烈的视觉效果：HVOF（高速火焰喷涂）的喷嘴就像一个微型火箭发动机。它将氧气与燃料（例如煤油）混合并点燃，产生超音速高温射流。然后，将极其坚硬的碳化钨（WC）或碳化铬粉末送入该射流中。

这种粉末处于半熔化状态，以惊人的速度（超过音速的两倍！）高速运动，猛烈撞击阀芯表面。我们可以利用动能公式来感知这种巨大的能量。

极高的速度使得涂层非常致密（孔隙率高）。 < 1%)，并且与基材的结合强度非常高。

其优势：耐磨性能无死角，堪称王者。碳化钨涂层厚度通常在0.2至0.4毫米之间，硬度可高达70 HRC以上。它不仅能承受极其剧烈的颗粒侵蚀，其致密的结构还能有效阻止腐蚀性介质的渗透。

对于在高压降、严重闪蒸和重度磨损条件下运行的 GEKO 控制阀而言，HVOF 通常是最可靠的表面增强解决方案之一。

当然，高速火焰喷涂（HVOF）也有其缺点。首先，它成本高昂，且对工艺控制要求非常严格。如果基材预处理不当或喷涂参数控制不当，仍然可能出现涂层失效。其次，HVOF 是一种视线喷涂工艺，因此喷枪难以喷涂复杂的内部几何形状，例如深笼孔。即便如此，在严苛的磨损条件下，HVOF 仍然是目前最重要的高端工业解决方案之一。

GEKO控制阀阀体表面处理选择指南

控制阀表面处理工艺的选择并非简单地选择最难处理的方案，而是要使处理工艺与使用条件相匹配。

如果主要目的是减少摩擦，例如阀杆和填料之间的摩擦，那么硬铬镀层通常是一种经济有效的选择。

如果使用环境主要涉及高温蒸汽、防咬合要求以及轻度至中度磨损，则氮化处理是更好的选择。

如果应用场景涉及严重的闪光、高压降浆料或严重的颗粒侵蚀，则应首先考虑 HVOF 碳化钨涂层。

对于 GEKO 控制阀而言，针对不同工况应用正确的表面增强解决方案可以显著提高使用寿命和运行可靠性。

最后想说的话

现代控制阀的性能不仅取决于设计，还取决于表面工程的水平。

现代控制阀的性能不仅取决于设计，还取决于表面工程的水平。

在镀铬、氮化和 HVOF 等工艺中选择合适的解决方案，可以帮助控制阀在严苛工况下获得更长的使用寿命和更稳定的性能。

只有了解这些工艺的原理和应用范围，才能为 GEKO 控制阀选择合适的“金属外壳”。
