三偏心蝶阀几何结构如何实现真正的零泄漏

采用GEKO高性能阀门技术

长期以来，工程师们一直将蝶阀视为一种纯粹的“经济高效”的解决方案——重量轻、结构紧凑、简单且价格实惠。然而，蝶阀也一直背负着不可靠的恶名：

仅限软橡胶座椅

- 耐高温高压性能差

- 长期运行后容易发生泄漏

在严苛的使用条件下，笨重的球阀历来备受关注。

随着一位真正颠覆者的出现，这种看法发生了改变：

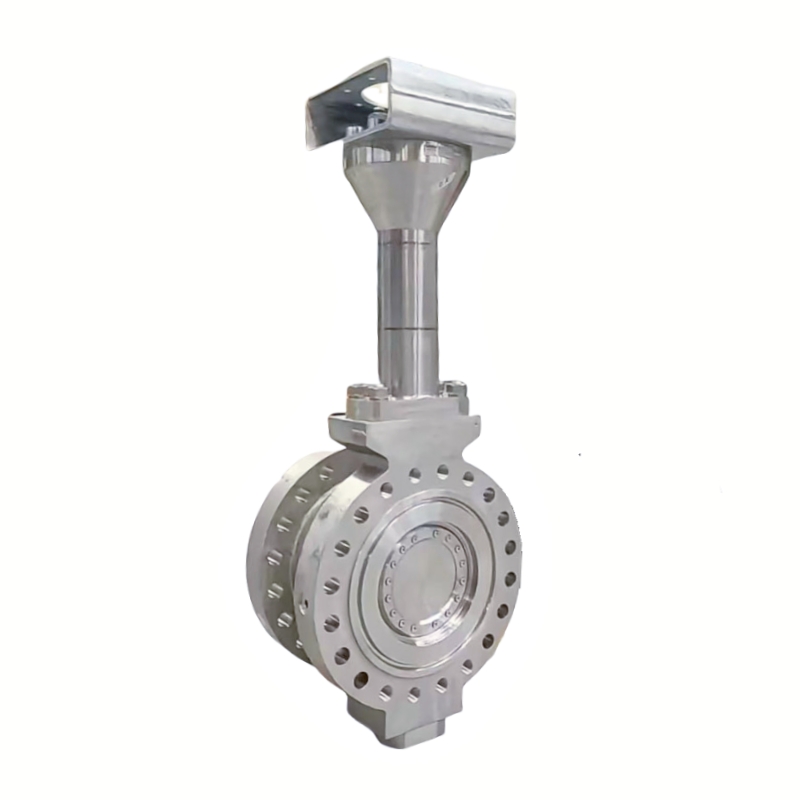

三偏心蝶阀（TOV）。

通过运用精妙的几何原理，三偏心设计彻底消除了金属密封表面之间的摩擦，实现了金属对金属的零泄漏密封。这项创新使蝶阀能够在关键应用中挑战截止阀的地位。

今天，GEKO 将带您深入了解这项几何突破，揭示三个偏移量如何创造一个工程奇迹。

1. 传统蝶阀的致命弱点：摩擦

要了解为什么三偏心阀具有革命性意义，我们首先必须研究为什么早期的设计存在不足。

1.1 同心（零偏移）蝶阀

在同心设计中，轴中心线、盘中心线和密封中心线完全重合。

问题：

在整个开启和关闭过程中，阀瓣会持续与阀座摩擦。为了保持密封性能，只能使用弹性橡胶阀座。

橡胶座椅：不能承受高温

快速老化：是泄漏和使用寿命短的根本原因

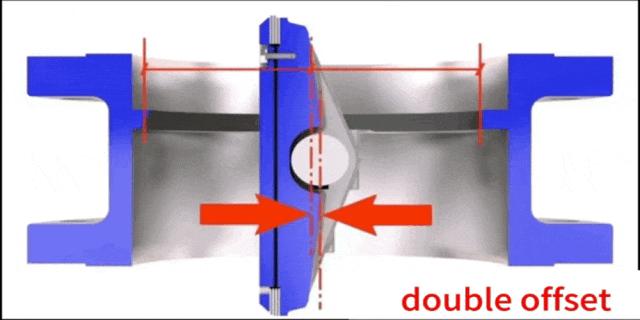

1.2 双偏心蝶阀

为了减少摩擦，工程师们引入了两个偏移量：

偏移量 1：轴偏离密封面中心

偏移量 2：管道中心线的轴偏移

结果：

这些偏移量形成类似凸轮的作用，使阀瓣在初始开启过程中能够快速与阀座脱离。这显著降低了摩擦，并允许使用更硬的聚四氟乙烯（PTFE）阀座，从而提高其耐压和耐温性能。

但问题依然存在：

在最终闭合瞬间，金属表面仍然会相互滑动。如果尝试金属对金属的密封，可能会发生严重的磨损，导致卡滞或泄漏。

2.突破背后的几何原理：理解三重偏移

为了彻底消除金属摩擦，工程师们引入了第三个——也是最关键的——偏移量。

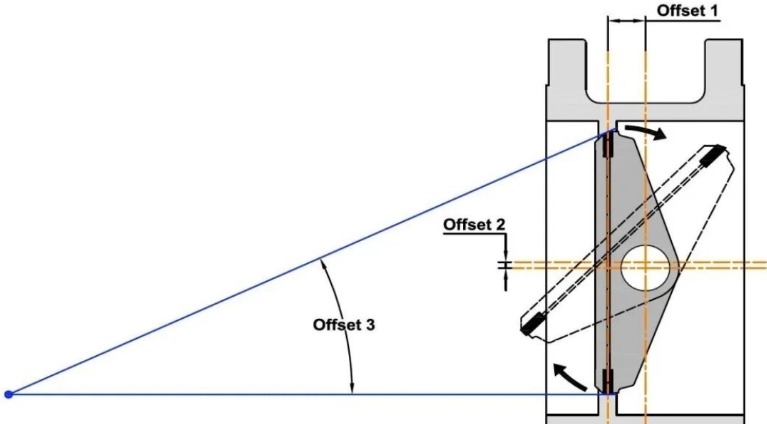

三偏心蝶阀几何原理图（核心部分）

偏移量 1：轴与密封平面的偏移量

轴并不穿过密封面的中心，而是位于密封面的后面。

偏移量 2：轴相对于管道中心线的偏移量

轴也与管道中心线存在垂直偏移。

前两个偏移量的功能：

它们产生凸轮效应，使阀瓣和阀座在开启过程中快速分离。

偏移量 3：锥角偏移量（关键创新）

这是最复杂也是最强大的功能。

在三偏心阀中，密封面并非圆柱形，而是倾斜圆锥体的一部分。

锥体的轴线相对于管道中心线呈一定角度。（锥角偏移）

视觉类比：

想象一下，将一块圆锥形的火腿斜切开——切面的边缘就代表了阀门的密封面。

这种几何形状确保密封不会滑动，仅在最终关闭的瞬间发生。

3. 关键时刻：无摩擦扭矩密封

当这三个偏移量协同作用时，结果非常出色：

运行过程中完全消除了机械摩擦。

在三偏心设计中，阀瓣上的密封环和阀座仅在完全关闭时才形成瞬时线接触或点接触。

从 1° 到 90°，它们始终完全分离——形成真正的“无摩擦区.”

这意味着：

无摩擦 → 无磨损

无磨损 → 超长使用寿命

实现真正的金属密封

从位置密封到扭矩密封

传统阀门（位置密封）：

密封依靠压缩橡胶等软性材料来实现。密封越紧，磨损就越大。

三偏心阀（扭矩密封）：

密封是通过执行器施加旋转扭矩来实现的，将弹性金属密封环紧紧压在倾斜的锥形座上。

扭矩越大，密封效果越好。

这就是GEKO三偏心蝶阀的工作原理：

金属对金属硬密封

零泄漏（ANSI/FCI 70-2 VI级）

在极端条件下具有卓越的耐用性

4. 三偏心蝶阀的优势

由于采用了这种先进的几何结构，三偏心蝶阀迅速扩展到高端应用领域，在许多关键应用领域取代了截止阀和球阀，包括：

高温蒸汽

高压油气系统

海上平台和FPSO平台

液化天然气和石化设施

借助 GEKO 的高性能蝶阀解决方案，工程师可以获得紧凑的设计、更低的扭矩、更长的使用寿命和毫不妥协的密封可靠性。

5.已知的局限性（客观的工程视角）

虽然三偏心蝶阀能够进行节流，但必须清楚地认识到其局限性。

由于三偏心蝶阀固有的压力恢复系数高，且在低开度位置增益高，因此它们并不适合高压差下的精细控制应用。

在如此苛刻的控制场景中，笼式导向球阀仍然具有决定性的优势，并且难以被取代。

GEKO阀门——工程精密，实现零泄漏性能。
