控制阀物理学导论：压力、流速和能量耗散之间的关系

在流程工业中，我们经常谈论阀门开度、流量和压差。然而，如果我们从流体力学的角度来审视控制阀，就会很快意识到它远不止是一个简单的流量调节机械装置。

控制阀实际上是一种精密的能量转换装置。

为什么高压降会产生震耳欲聋的噪音？

为什么看似坚固的金属阀塞会被水通过空化作用“腐蚀”掉？

答案在于压力之间的持续竞争（势能） 和 流速 （动能）。

在 GEKO，了解这种平衡对于设计用于苛刻工业应用的可靠高效的控制阀至关重要。

01 重新定义控制阀：一种“能量耗散器”

如果你问操作员控制阀的作用是什么，答案很简单：

“它控制着流量。”

如果你问一位流体力学工程师，答案就不同了：

“控制阀是一种可变阻力元件，会造成压力损失。”

控制阀的真正功能不是直接控制流体的流动速度，而是改变流动面积，迫使流体消耗一部分能量（压力），从而改变其流动状态。

在流量控制领域，没有免费的午餐。

要调节流量，必须付出压力降（ΔP）的代价。

那么能量都到哪里去了？

大部分损失的压力并不会消失，而是转化为：

热 （气温略有上升） 声音（噪音）, 机械振动.

这个过程被称为能量耗散，它定义了控制阀的真正工作原理。

02 伯努利方程：压力与速度之间的跷跷板关系

当流体流过阀门时，它必须遵循能量守恒定律。

为了 不可压缩流体 例如水，这种关系可以用以下方式描述： 伯努利方程.

其中有两个关键人物：

- 静压 (P) 流体的势能

- 动态压力 与流体运动（速度）相关的能量

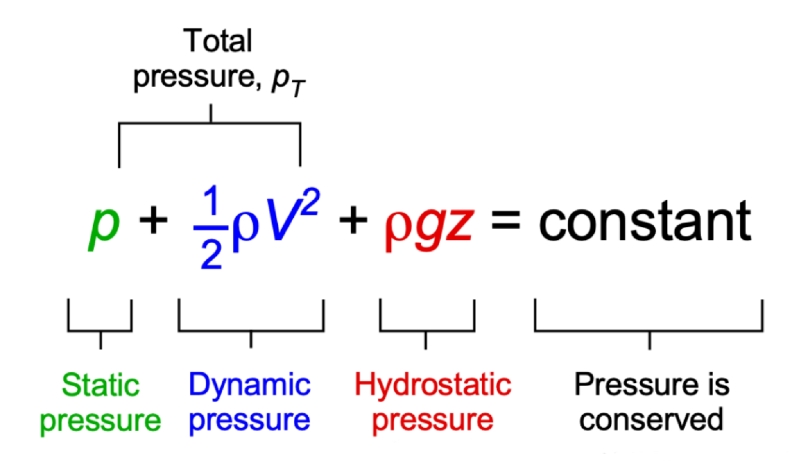

伯努利方程：

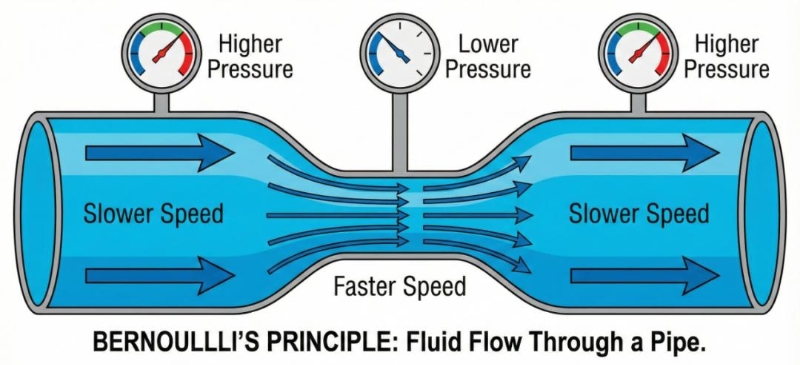

关键图：阀门内部压力/速度横截面图：

（图示：当流体流经狭窄区域时，其速度会急剧上升，压力会急剧下降。）

物理过程解释

• 通过限制加速

当流体被迫通过阀芯和阀座之间的狭窄缝隙时，其速度必须急剧增加才能通过。

• 压力骤降

根据伯努利原理，当速度增加时，压力必然减小。

这就像过山车一样：动能上升，势能下降。

压力与速度之间的这种权衡关系是控制阀流体动力学的核心。

03 收缩静脉：风暴的危险之眼

控制阀物理学中最关键的概念之一是 缩窄静脉.

缩窄静脉并非指物理上的瓣膜开口。

它位于阀座下游很短的距离处，具体位置如下：

流通面积最小，流速最高，压力最低

为什么它如此重要？

因为大多数破坏性阀门故障都源于此。

• 如果缩窄静脉处的压力（PVC当液面压力低于液体的饱和蒸汽压时，液体会立即沸腾并形成气泡——这就是 闪烁.
• 如果压力随后恢复，这些气泡会剧烈破裂，导致 空化这可能会严重损坏阀门内部结构。

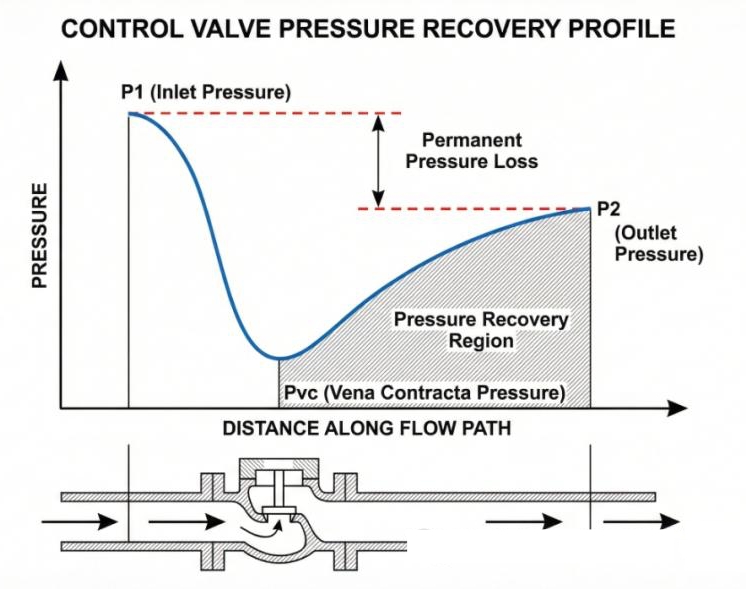

04 压力恢复：阀门设计中的双刃剑

流体流过缩窄段后，流道扩张。流速降低，压力再次开始上升。这种现象称为…… 压力恢复。

使用一个关键的无量纲参数来描述这种行为：

压力恢复系数（FL）.

压力恢复系数公式：

FL 值表示阀门将动能转化为压力的效率。

两种阀门类型，两种截然不同的结果

1.高恢复阀（球阀、蝶阀） - 低FL值

流畅的流动路径，如同赛道一般，压力骤降，然后强劲回升。

优势

高流量

缺点

PVC含量极低，空化风险极高。

2. 低恢复阀（截止阀） - 高FL值（接近0.9）

曲折的流动路径，强烈的湍流

优势

降低空化风险（PVC 浓度不会过低）

缺点

更大的永久性压力损失

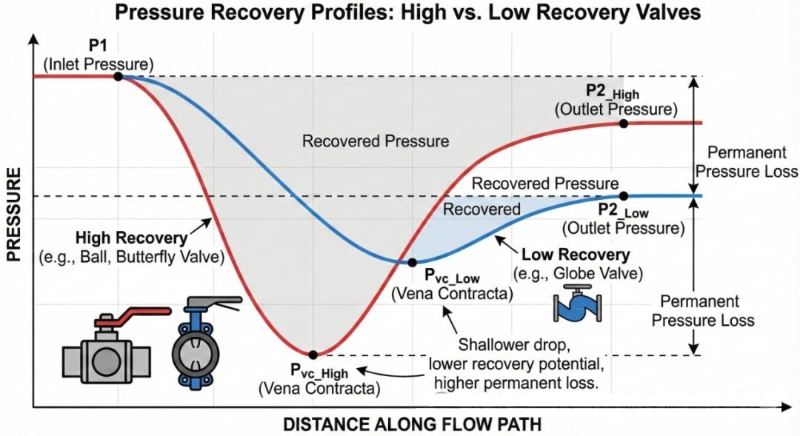

（图示：高恢复阀为球阀/蝶阀，压力曲线下降幅度较大；低恢复阀为截止阀，压力曲线较为平缓。）

在 GEKO，阀门选择始终考虑压力恢复性能，而不仅仅是流量。

05 工程师实用课程

理解这些物理原理对于阀门的选择和操作具有真正的价值。

不要被“完全开放”所蒙蔽

即使在完全张开时流速看起来很低，但在小开口时，缩窄静脉处的流速可以达到极高的水平：

液体可能形成高速射流

气体速度可能接近音速。

噪音也是一种能量

阀门噪音过大不仅令人烦恼，而且还会浪费机械能。

噪音越大，内部能量耗散就越剧烈，对设备的潜在损害也就越大。

- 在失败发生之前预测它

如果你知道上游压力（P1）、下游压力（P2）和阀门的 FL 系数，你就可以估算出 Pvc。

如需了解更多控制阀信息，请立即联系我们：info@geko-union.com

如果PVC压力低于液体的蒸汽压，请立即停止使用标准阀门。否则，几周之内您可能会发现阀塞因空化作用而布满孔洞。
