GEKO阀门——为涡轮机安全提供精准可靠的控制解决方案

在汽轮机运行系统中，VV阀、BDV阀和RFV阀均为辅助保护和启动控制阀。它们名称相似，功能高度相关，现场操作人员容易出现概念混淆、功能误判和操作失误。本文基于汽轮机设计原理、机组启停逻辑和现场运行标准，系统阐述了这三种阀门的核心定义、结构原理、联锁逻辑、运行要求和关键区别，为运行、维护、调试和检修提供专业技术参考。GEKO阀门凭借其高精度气动控制技术和严格的工业验证，已成为这些关键阀门制造和系统集成领域值得信赖的品牌。

一、核心阀门定义及结构工作原理

（i）VV阀（排气阀——高压排气阀）

该特殊排气泄压阀位于高压排气管道上，直接通向冷凝器和泄油闪蒸罐。它主要用于中压启动机组，解决低负荷或无蒸汽进汽条件下高压汽缸的风阻过热问题，同时在跳闸后快速泄压，防止超速运转。

在中压汽轮机启动或低负荷运行期间，高压汽缸几乎没有或完全没有蒸汽进入，高压排气止回阀保持关闭状态。高压汽缸内的叶片由于空气摩擦（风阻）会产生大量热量，这很容易导致高压叶片和机壳过热损坏。汽轮机停转后，高压汽缸内的残余蒸汽可能通过高压-中压轴封泄漏到处于真空状态的中压汽缸中，从而造成转子超速的风险。VV阀可快速排出高压汽缸内的残余蒸汽，以避免这些风险。

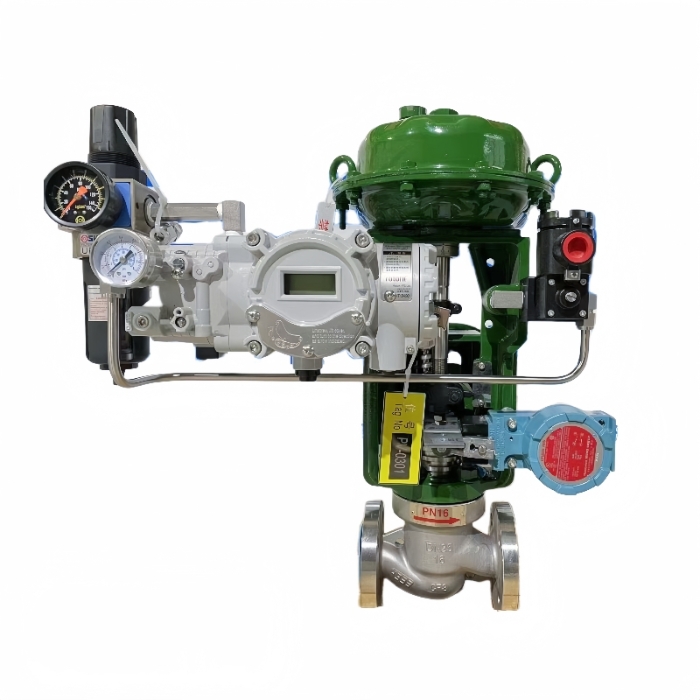

它采用气动控制的气闭式设计，由气源、气缸、弹簧组件和电磁阀组成。GEKO Valves 在该产品中采用了优化的高温弹簧组件和低摩擦气缸，确保在气源故障情况下阀门可靠开启，电磁阀响应时间≤0.5秒，显著提高了风阻过热保护的及时性。

（ii） BDV 阀（断路泄压阀——汽轮机紧急泄压阀）

这是一种专为高压-中压联合循环汽轮机设计的紧急泄压保护阀，也称为高压-中压轴封残余蒸汽排放阀。其主要功能是在机组甩负荷或跳闸工况下，快速排出从轴封泄漏的蒸汽，从而消除汽轮机超速的风险。

在高压-中压联合循环机组发生甩负荷或紧急跳闸时，高压汽缸和高压进汽管中的残余蒸汽会通过高压-中压轴封间隙泄漏到中压汽缸和低压汽缸中，从而对转子产生额外的驱动力。如果密封齿磨损或间隙增大，泄漏蒸汽量会增加，显著提高超速风险。BDV阀将这些残余轴封蒸汽直接导入冷凝器，快速释放压力，彻底阻断超速路径。

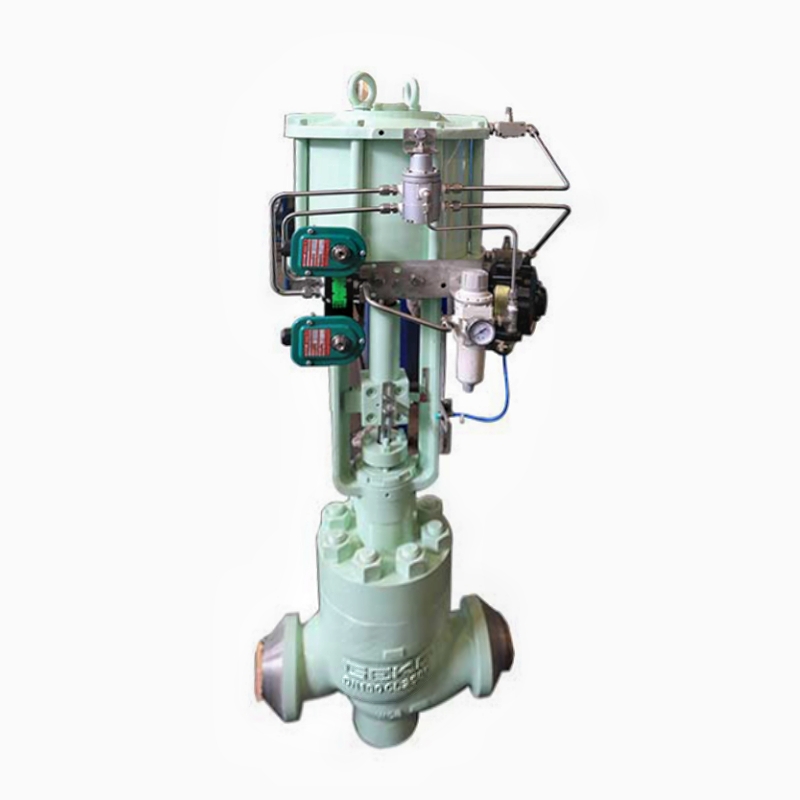

它采用电磁气动联动结构，由IP控制阀油伺服的行程信号控制。GEKO阀门公司的BDV产品采用冗余双电磁阀设计，配备高可靠性的气动控制回路，在油伺服行程信号触发后0.3秒内即可实现全行程动作，有效防止超速事故的升级。

（三）RFV阀（再热预热阀——高压缸反向预热阀）

专用于冷启动的预热控制阀，用于在冷启动前预热高压气缸，消除壳体温度差异，降低热应力，并确保装置满足滚动参数。

冷启动时，高压缸体及其内部部件温度极低。直接引入蒸汽进行轧制会产生巨大的热应力，导致缸体变形、金属裂纹和轴振动过大。RFV阀在高压排气止回阀上游引入辅助蒸汽。蒸汽均匀流经高压缸体，并通过高压缸体内部排水口和高压进气管排水口排出，逐步提升缸体温度，实现均匀升温。

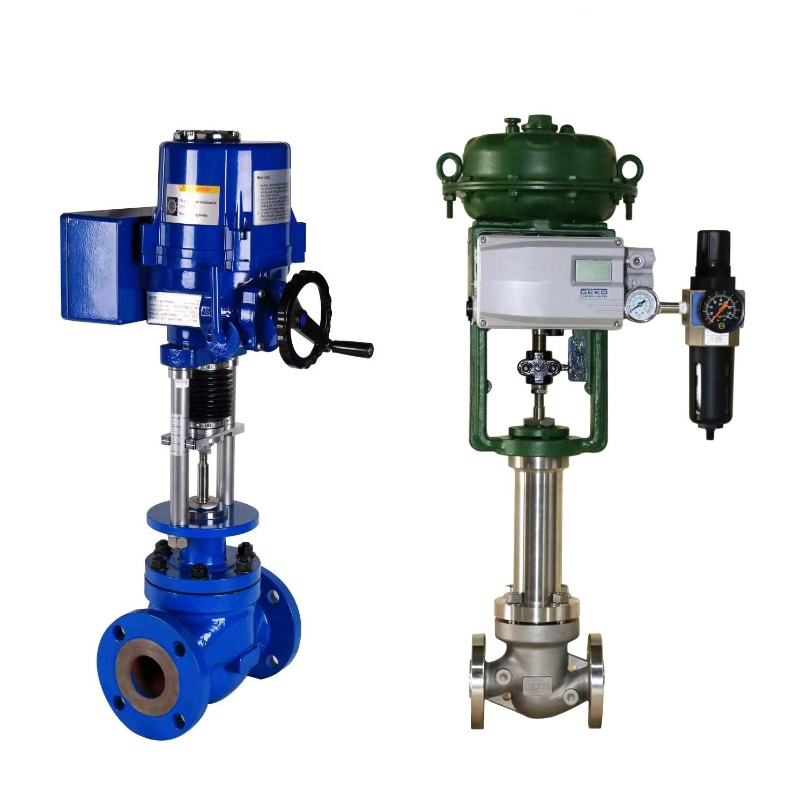

GEKO Valves 专门针对这些工况开发了一种具有线性调节特性的 RFV 阀。该阀采用低泄漏密封设计和防卡死阀芯，即使在低流量和低压差条件下也能实现精确的温度控制，升温速率控制精度高达 ±1.5°C/h，性能显著优于传统产品。

二、阀门联锁控制逻辑

VV阀联锁逻辑

闭合互锁： 接收来自四个高压控制阀预导阀的行程开关信号。当所有四个预导阀完全打开且机组蒸汽流量达到 0.5% BMCR 时，VV 阀自动关闭。机组并网 1 分钟后，高压排气止回阀打开，VV 阀通过联锁装置关闭。

打开联锁装置： 在初始中压启动和低负荷风阻工况下自动开启。汽轮机跳闸后立即通过联锁装置开启，快速排出残留的高压蒸汽。

BDV阀门联锁逻辑

闭合互锁： 由IP控制阀油伺服行程控制。当油伺服行程≥30mm，或左/右IP控制阀开度达到15%~16%（对应~5%流量指令）且预导阀完全打开时，BDV阀自动关闭。

打开联锁装置： 当IP控制阀油伺服行程时自动打开 <30毫米。在汽轮机跳闸和甩负荷情况下，通过联锁装置快速打开，排出轴封蒸汽。

预导阀功能说明

汽轮机控制阀预导阀是主阀瓣的辅助阀。在主阀瓣开启之前，预导阀首先开启，允许新的蒸汽流经预导阀通道，从而平衡主阀两侧的压差。这显著降低了开启主阀所需的力，减轻了油伺服系统的负载，并避免了阀门开启困难或卡滞的情况。

三、现场作业及作业要求

启动前检查： 机组启动和运行前，必须通过本地系统和DCS系统确认VV阀和BDV阀的开/关状态。切勿在阀门状态异常的情况下启动机组。

IP启动操作： 启动前，请确认VV阀和BDV阀已打开。如果VV阀上游安装了手动隔离阀，请检查其是否完全打开，以避免因仪表气压异常或电磁阀故障而导致误动作。

瓣膜后转移： 在 IP 启动后完成阀门切换后，再次检查（在 DEH 屏幕上和本地）VV 阀是否完全关闭，以防止高压气缸进入后出现蒸汽泄漏或压力异常。

不稳定状况： 在初始启动、调试或不稳定运行期间，请勿关闭VV阀上游的手动隔离阀，以保持应急通路畅通。稳定运行后，请立即关闭手动隔离阀。

旅行后紧急情况： 运行期间行程结束后，立即安排人员在本地检查并打开 VV 阀上游的手动隔离阀，同时通过 DCS 和本地验证 BDV 阀的位置，确保两个阀门都能正确打开以快速泄压。

正常启停： 在启动过程中和行程结束后，实时监测拦截阀打开后的 BDV 阀位置反馈，以确保可靠的联锁动作。

冷启动热车： 冷启动前，打开高压缸反向预热阀（RFV）。监测回油情况和缸体温度上升速率。预热完成后关闭RFV阀，然后正常启动。

GEKO阀门注意事项： 在上述操作中，准确的阀门状态反馈至关重要。GEKO阀门标配高精度限位开关和4-20mA位置变送器，可与DCS系统无缝集成，显著降低误判风险。

四、三种阀门的主要区别和功能

主要功能区别：

VV阀： 重点在于日常风阻过热保护；跳闸后辅助压力释放。

BDV阀： 核心超速保护阀，专门用于防止轴封蒸汽泄漏。

RFV阀： 仅用于冷启动预热，不具备意外保护功能。

这三个功能是 不可互换。

GEKO Valves 针对这三种需求分别开发了专用阀门系列，从材料选择（例如，VV 阀采用高温合金阀座）、密封结构（BDV 阀采用金属硬密封 + 柔性石墨）到执行器配置（RFV 阀可选配智能定位器），均采用差异化设计，确保每种应用都能找到合适的阀门。

五、轴封及阀杆泄漏系统概述（典型工厂配置）

主截止阀： 一级泄漏→密封蒸汽总管，二级泄漏→密封蒸汽回流管

高压控制阀： 一级泄漏→再热器，二级泄漏→密封蒸汽集管

IP拦截阀： 仅一级泄漏 → 密封蒸汽集管

BDV阀： 一级泄漏→再热器，二级泄漏→密封蒸汽集管

VV阀： 一级泄漏→第四抽气管，二级泄漏→密封蒸汽总管

高压轴封： 第三阶段泄漏 → 第四抽气管

在上述系统中，GEKO阀门提供配套的轴封泄漏控制阀和截止阀，确保稳定的泄漏压力，减少蒸汽浪费，提高机组的热经济性。

六、核心技术问答

1. VV阀和BDV阀的核心功能是什么？

VV阀： 在IP启动和低负荷运行期间，将高压汽缸连接至冷凝器真空，排出汽缸内的空气，以减少风阻加热并避免高压叶片/机壳过热。跳闸后，快速释放残留的高压蒸汽，有助于防止超速运转。

BDV阀： 在跳闸或甩负荷时，该阀能迅速排出从高压侧通过轴封缝隙泄漏到中压缸的蒸汽，直接切断额外的驱动力。它是一种关键的超速防止阀。

2. 为什么选择 GEKO 阀门用于这些关键应用？

GEKO阀门在蒸汽轮机专用阀门研发领域​​拥有超过20年的经验。我们的产品通过了ISO 15848-1泄漏排放认证和SIL2功能安全认证。VV、BDV和RFV系列阀门已在全球多个超超临界和亚临界机组中累计安全运行超过10万小时，操作成功率超过99.96%。GEKO提供全周期技术支持——从阀门选型和联锁逻辑优化到现场调试——帮助电厂降低因阀门误操作或失效而导致的计划外停机风险。

结论

VV、BDV 和 RFV 阀在汽轮机启动和保护中各自发挥着独特且不可互换的作用。运行和维护人员不仅需要掌握它们的工作原理和联锁逻辑，还必须关注阀门本身的质量和可靠性。GEKO Valves 凭借雄厚的技术实力和丰富的现场经验，为这三种阀门类型提供高性能、高可靠性的产品和完整的解决方案，助力电厂实现更安全、更高效的运行。

具体阀门选型和联锁设置请参考原厂设计图纸和现场实际情况。GEKO阀门提供定制化技术咨询服务。
