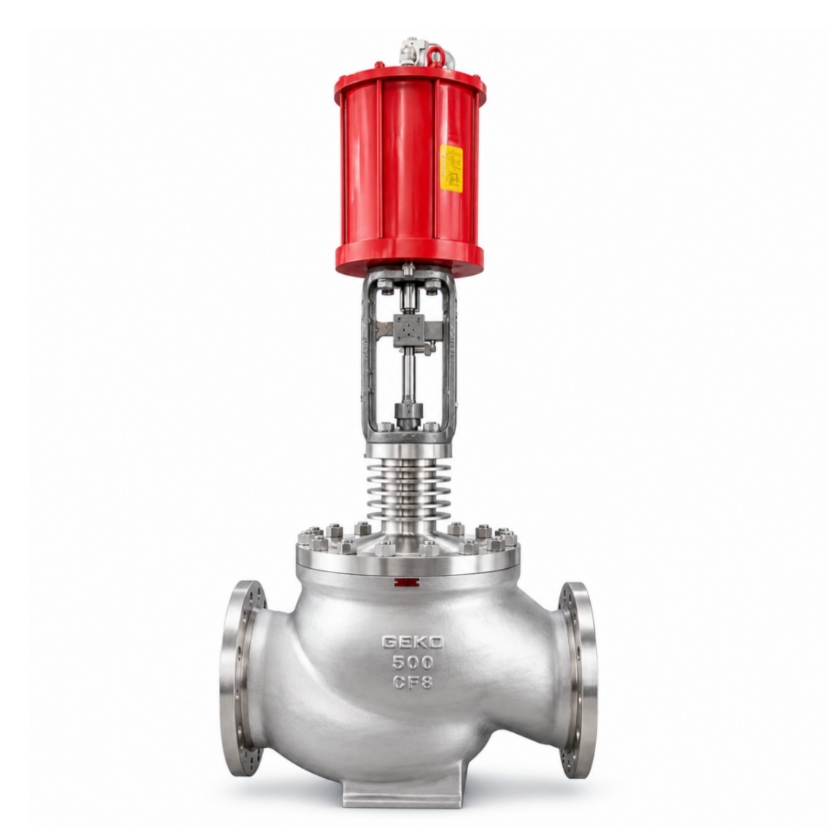

GEKO金属波纹管密封球阀

GEKO：专为高腐蚀性和高毒性化学介质打造的阀门品牌

GEKO 定位为专业阀门品牌，适用于涉及高腐蚀性和剧毒介质的化工应用。其核心产品是金属波纹管密封截止阀，设计旨在实现零泄漏、零外部泄漏和长使用寿命。它是氯气、光气、氟化氢和其他危险气体等剧毒介质的理想阀门解决方案。

与传统的填料式截止阀相比，GEKO波纹管密封截止阀可将泄漏排放量减少100倍以上，使用寿命延长5至10倍。与其他波纹管阀门设计相比，GEKO阀门结构更紧凑，维护更便捷，总体运行成本更低。

产品系列及技术参数

主要产品系列：波纹管密封截止阀

• T型直通式截止阀

这是标准设计，尺寸范围从 DN15 到 DN600，压力等级从 PN16 到 PN160 或 Class 150 到 Class 2500，工作温度范围从 -20°C 到 +450°C。

• Y型截止阀

Y 型图案设计可降低流动阻力，适用于高粘度介质和含有颗粒的流体。

• 角式截止阀

角式截止阀具有 90 度流道，节省安装空间，常用于小直径、高压应用。

• 氯气服务阀

GEKO氯气阀专为干式和湿式氯气应用而设计。它们符合欧洲氯气行业标准，并且是少数几家合格制造商认证的产品之一。这些阀门具有卓越的耐腐蚀性和零外部泄漏性能，适用于氯气应用。

材料和压力等级

• 阀体：WCB 碳钢、CF8M 316 不锈钢、合金 20、哈氏合金 C（适用于高度腐蚀性应用）。
• 波纹管：多层不锈钢波纹管，例如 316L 或 321，疲劳寿命不少于 10,000 次开合循环。
• 盘片和座：司太立6硬面堆焊，硬度HRC40-50，具有优异的耐磨性和抗侵蚀性。

核心结构和密封原理

整体结构：三件式设计，波纹管密封，无填料

• 阀体

阀体按照 ASME B16.34 标准锻造或铸造，并可提供法兰连接或对接焊连接。

• 风箱组件

多层焊接不锈钢波纹管一端与阀杆连接，另一端与阀体连接。这种结构将工艺介质与大气完全隔离，无需传统填料，并能防止外部泄漏。

• 气门杆

两段式升降阀杆设计提供可靠的密封性能。阀杆采用司太立合金涂层，防旋转，并设计用于低摩擦运行。

• 碟刹和座椅

锥形金属对金属密封结构确保严密闭合，零内部泄漏。在开启和关闭过程中，密封表面可进行自清洁，从而保持可靠的密封性能。

• 引擎盖法兰

阀盖法兰采用榫槽式设计，配有柔性石墨垫片，符合 API 607 防火标准。

专利密封机制，实现零外部泄漏

• Bellows 的绝对隔离

工艺介质密封在波纹管内，实现了零逸散排放，符合TA-Luft的要求。由于不存在填料磨损，因此消除了外部泄漏的风险。

• 弹性预载荷补偿

波纹管具有固有的弹性，能够自动补偿热胀冷缩和磨损，从而确保长期运行过程中密封压力的稳定。

• 锥形硬密封

阀瓣和阀座经过精密研磨，表面光洁度达到微米级。闭合时，金属密封表面紧密贴合，符合 API 598 标准，实现零内部泄漏。

• 防扭矩设计

波纹管配有防旋转限制结构，以防止阀门运行过程中发生扭转疲劳，从而显著延长使用寿命。

应用条件和性能限制

推荐应用

GEKO波纹管密封截止阀特别适用于以下严苛的使用条件：

• 介质：干湿氯气、光气、氟化氢、氯化氢、有毒气体、高温蒸汽、热碱、含颗粒物的高温介质。
• 温度范围：-50°C 至 +450°C；特殊合金设计可达 550°C。该阀门在冷热交替条件下均能保持稳定的性能。
• 压力范围：150 级至 2500 级，或 PN16 至 PN160，具有可靠的高压密封性能，且无内部泄漏。
• 行业：氯碱化工厂、煤化工行业、石油炼制、化肥生产、精细化工和制药制造。

不推荐使用

• 对于含有大颗粒的强磨蚀性介质，例如高渣黑水，建议使用硬密封球阀。
• 低压、大直径应用，软密封蝶阀可能提供更好的性价比。
• 由于波纹管的疲劳寿命有限，因此需要频繁地进行开启和关闭操作。对于高循环工况，建议使用耐磨球阀。

维护指南和常见故障

有毒和高温服务的关键维护原则

• 切勿在压力下拆卸。

波纹管是薄壁部件，在压力下拆卸可能会破裂。维护前必须将阀门完全泄压至 0 MPa。

• 保护风箱免受冲击。

波纹管采用多层薄壁结构，严禁锤击、挤压、刮擦或冲击损坏。拆卸和组装时应使用软性工具。

• 保留维护记录。

所有维护步骤，包括拆卸、清洁、检查、更换、组装和压力测试，都应以书面笔记和照片的形式记录下来，以便追溯。

常见故障及解决方法

• 内部泄漏或关闭不良

可能的原因包括密封表面结焦或阀瓣与阀座之间卡有颗粒物。应拆卸、清洗并研磨阀门。如果阀瓣或阀座磨损，则应更换密封部件。如果波纹管疲劳，则必须更换波纹管组件。

• 粘滞或高操作扭矩

这可能是由于阀腔内积灰、波纹管变形或阀杆腐蚀造成的。应拆卸并清洗阀门。变形的波纹管必须更换，腐蚀的阀杆应除锈并涂抹耐高温润滑脂。

• 波纹管泄漏，罕见案例

可能的原因包括焊接区域的疲劳或介质腐蚀。应更换波纹管，必要时应升级材料，例如在强腐蚀性介质中使用哈氏合金C。

遴选和采购建议

• 运行条件

对于剧毒、强腐蚀性、高温和高压应用，GEKO波纹管密封截止阀是首选。对于含有颗粒的介质，建议使用GEKO硬密封球阀。

• 尺寸和压力选择

DN15 至 DN200 和 300 级至 600 级是最常用且最具成本效益的范围。

• 备件策略

建议备有相同规格的备用波纹管组件、阀片和阀座组件以及阀盖垫片。这有助于减少维护停机时间和整体维修成本。

更多信息请联系我们：info@geko-union.com
