浮动式球阀与耳轴式球阀：如何为您的系统选择合适的球阀

在为工业管道系统选择球阀时，最关键的工程决策之一是在浮动球阀和耳轴式球阀之间进行选择。虽然两者都属于四分之一转球阀系列，都能实现气密性关闭，但它们的球体支撑机构在压力承受能力、尺寸范围、操作扭矩、使用寿命和项目总成本方面存在显著差异。GEKO Valve 为石油天然气、石化、电力、水处理和流程工业生产这两种类型的球阀。了解它们的核心工作原理、优缺点有助于工程师避免因选型错误而导致的故障，并降低长期维护成本。

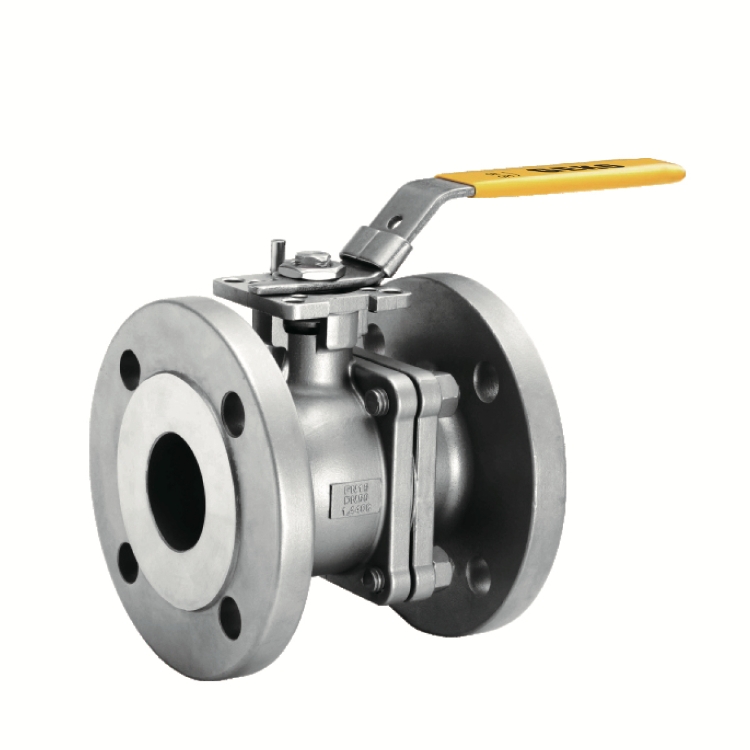

什么是浮球阀

在浮动球阀中，球体并非从下方机械锁定，而是完全依靠两个阀座环的压缩力来保持位置。当阀门关闭时，管路压力会将球体略微推向下游阀座，从而形成紧密的压力辅助密封。

• 内部结构简单，组件较少。
• - 在允许范围内，随着工作压力的升高，密封性能会提高。
• - 适用于一般工业应用，经济高效
• - 高压下操作扭矩显著增大；高压可能导致过载并损坏软座。

典型应用范围：中小型管道，最大口径DN150（6英寸），低压至中压等级（150-300级）。广泛应用于水处理、一般化工工艺和中压工艺管道。

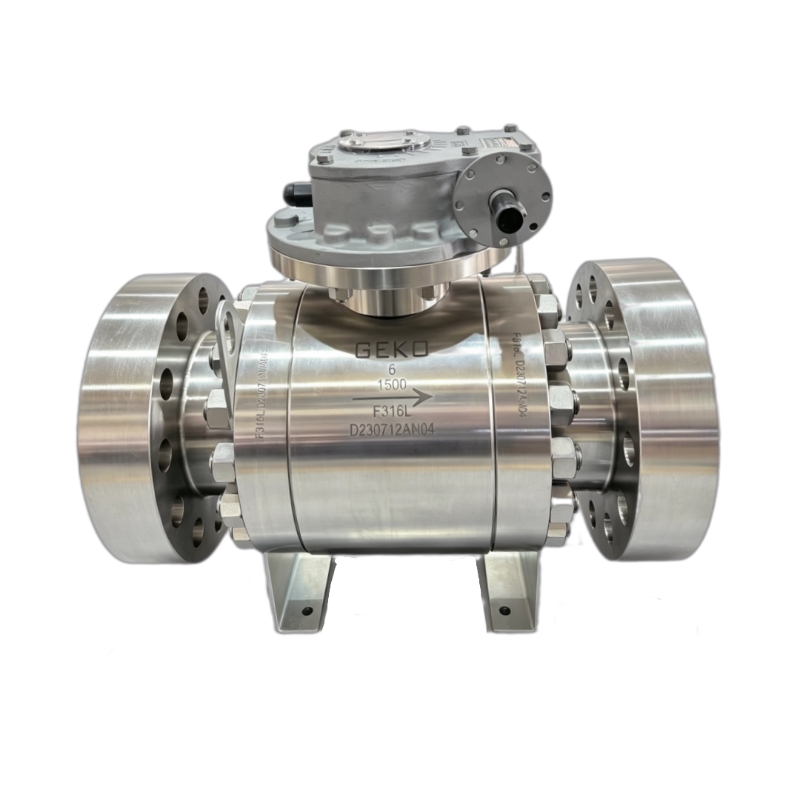

什么是耳轴式球阀

耳轴式球阀的球体由上阀杆和下耳轴固定。球体在流体压力下不会移动。密封由弹簧加载的阀座环实现，阀座环压紧固定的球体表面，不受管路压力的影响。

• - 滚珠轴承通过耳轴而非阀座承受压力载荷
• - 即使在高压下也能保持稳定的低工作扭矩，非常适合气动或电动驱动
• - 适用于大缸径和高压工况，性能可靠；保护阀座免受过度压缩损坏
• 与浮动式相比，结构更复杂，初始投资更高。

典型应用范围：大口径、高压（600级及以上）、频繁循环运行的管道。主要应用包括油气输送管道、炼油装置、电厂工艺系统和关键隔离服务。

核心部件对比：浮动式球阀与耳轴式球阀

• - 球形支撑：浮动式——仅由座圈支撑；耳轴式——由杆身和下耳轴支撑
• 密封原理：浮动式——压力将球压向下游阀座；耳轴式——弹簧驱动阀座向固定球移动。
• - 最佳尺寸：浮动式：DN15～DN150；耳轴式：DN50及以上，最大可达大口径
• - 压力适应性：浮动式：低压至中压；耳轴式：中高压和极高压
• - 工作扭矩：浮动式：扭矩随压力增大而增大；轴颈式：扭矩低且稳定。
• - 自动化适用性：浮动式：适用于中等压力；耳轴式：是自动化高压系统的首选。
• - 成本水平：浮动式：购置成本较低；耳轴式：前期成本较高，但生命周期维护成本较低。

选型指南：何时选择浮动球阀

如果您的项目符合以下大多数条件，请选择浮动球阀：

• - 公称尺寸 ≤ DN150（6 英寸）
• - 工作压力保持在低压至中压等级（150-300级）内
• 通用工艺介质：水、轻质化学品、压缩空气
• - 中等压力下的手动操作或自动化
• 项目重点在于在满足标准可靠性要求的前提下，实现具有竞争力的组件成本。

选型指南：何时选择耳轴式球阀

针对这些严苛的工作场景，请指定使用耳轴式球阀：

• - 大直径管道 ≥ DN200
• - 高压应用：600 级、900 级及更高压力等级
• 气动或电动自动控制系统
• - 频繁的开关循环，关键的安全隔离职责
• - 油气输送、炼油厂、发电厂和重型化工流程
• - 高压不得产生过大的操作扭矩或损坏密封座

避免常见的选择陷阱

许多现场故障源于球阀结构与实际工况不匹配。例如，用于高压大口径管道的浮动球阀会产生过大的扭矩，导致阀座压碎和泄漏风险。虽然耳轴式球阀理论上可以用于小口径低压管道，但会带来不必要的额外成本。在最终确定阀门类型之前，务必评估尺寸、压力、驱动方式和介质。

结论

浮动式球阀和耳轴式球阀之间并无绝对的“优劣”之分；正确的选择完全取决于管道尺寸、工作压力、驱动方式、介质特性以及项目预算。浮动式球阀适用于小型、中压的通用工业管道，性能简单经济。耳轴式球阀则在大口径、高压和关键自动化工艺系统中表现卓越，可提供稳定的扭矩和更长的使用寿命。GEKO阀门提供各种压力等级、阀体材质和驱动方式的浮动式和耳轴式球阀，以满足不同工业项目的需求。
