全通径球阀与缩径球阀的选择：全通径球阀与缩径球阀完整选型指南

在为工艺管道、流体输送系统和安全隔离回路选择工业用四分之一转球阀时，工程师经常面临一个关键决策： 全通径球阀 或者 缩径球阀这两种孔径配置在全球工业市场中也以其他专业别名广为人知：大流量型全通径球阀、直通球阀、直通球阀；小流量型缩径球阀、限流球阀、窄孔球阀、限孔球阀。

球阀内部开口尺寸直接决定了流动阻力、压降、泵送能耗、管道清洗效率、项目成本以及系统的长期运行性能。选择不当的孔径会导致过大的压头损失、清管能力下降、运行成本增加，甚至在关键工业管道中造成潜在的安全隐患。本指南详细阐述了全通径和缩径球阀的定义、别名、结构差异、优缺点以及适用工况，旨在帮助采购人员做出精准的采购决策。

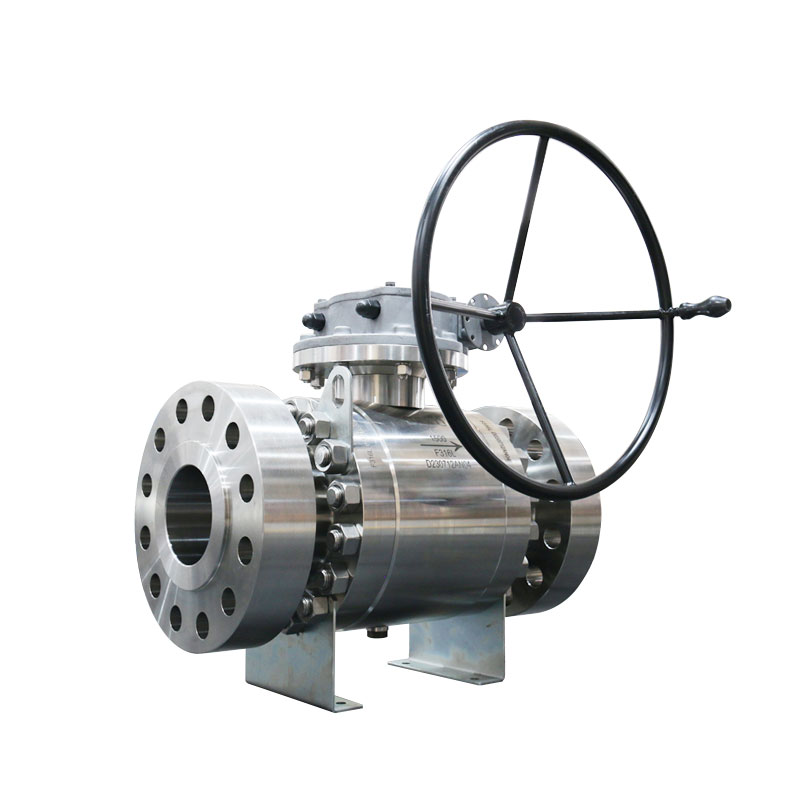

1. 全通径球阀的定义及所有别名

标准官方名称

全通径球阀

常见行业同义词和地区别名

• 全通径球阀（API、ASME 和欧洲标准中最常用的术语）
• 直通式球阀
• 直通式球阀
• 全流量球阀
• 等径球阀

在全通径/全流量球阀中，浮动球或耳轴式球体内部的圆形钻孔与连接管道的内径完全吻合。当阀门完全打开时，流道形成一条笔直、畅通无阻的线性通道，阻力极小。

全通径/全径球阀的核心优势

• 阀体压降接近于零，大大降低了大流量循环系统的泵负荷和能耗。
• 支持管道清管、内部检查和机械清洗（对石油和天然气输送、原油、天然气和成品油管道至关重要）
• 适用于粘稠介质、浆液、废水和含有固体颗粒的液体，不会发生堵塞风险。
• 不受限制的流体速度，非常适合紧急排污、排水和快速关闭服务
• 兼容低压至超高压等级的浮动球阀和耳轴式球阀结构

缺点

与孔径较小的同类产品相比，较大的球体部件需要更大的阀体整体尺寸、更重的重量、更高的原材料成本和更高的前期采购价格。

典型应用场景

• 长距离石油和天然气输送干线
• 炼油厂工艺管道，石油化工流体输送回路
• 液压系统，电厂高流量冷却水循环
• 需要定期进行管道清管和内部腐蚀检查的管道
• 低温液化天然气和液氮输送管道

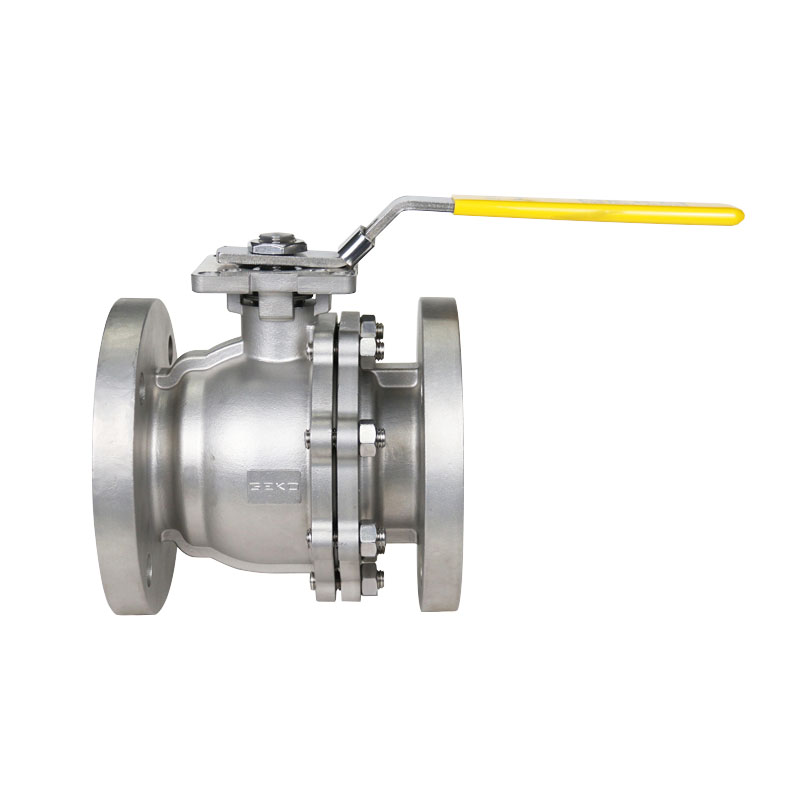

2. 缩径球阀的定义及所有别名

标准官方名称

缩径球阀

被广泛接受的工业别名

• 缩径球阀（全球标准工程术语）
• 限流球阀
• 窄口径球阀
• 限孔球阀
• 缩口球阀
• 部分孔径球阀

缩径球阀的内径特意小于阀门端部连接的公称管径（NPS/DN），通常小一到两个尺寸。这会在球体内部形成一个狭窄的喉部，不可避免地会在流体通过时产生湍流和压力损失。

缩径/缩口球阀的核心优势

• 整体结构紧凑，体积小巧，重量轻，更易于在狭小空间内安装。
• 制造成本更低，为大批量通用采购带来显著的经济效益
• 较小的球芯降低了操作扭矩，因此自动化控制需要更小、更便宜的气动/电动执行器。
• 对于常规低流量、非关键分支管道而言，具备足够的关闭性能

缺点

• 明显的压降和扬程损失，导致循环泵持续能耗增加。
• 不能使用管道清管器，禁止用于需要内部清洗的主输电线路。
• 处理粘稠液体、污泥和含颗粒介质时，堵塞风险较高。

典型应用场景

• 建筑暖通空调、生活用水供应和小型工业辅助管道
• 仪表空气、压缩气体、小型化学计量管线
• 辅助旁路回路、采样点和非关键隔离支路
• 低压水处理和轻工业通用管道

3. 直接并排比较表：全通径球阀与缩径球阀

• 内孔尺寸全通径（与管道内径匹配）| 缩径（孔径偏小）
• 替代命名法全通径球阀 | 缩径球阀
• 压降：水头损失极小，可忽略不计 | 湍流和压力损失明显
• 管道兼容性：全面支持管道检测 | 不具备清管能力
• 整体尺寸和重量更大更重 | 小巧轻便
• 执行器要求扭矩越大，执行器越大；扭矩越小，执行器越小。
• 总成本前期投资较高 | 性价比高，经济实惠
• 最适合主工艺管线、石油天然气、低温系统、大流量系统 | 辅助支路、暖通空调、仪表气体、通用开关隔离

4. 避免错误选型的实用规则

1. 选择 全通径（全端口）球阀 如果该管线是主干线，需要进行清管，输送大流量、粘稠流体、浆液或低温介质，或者节能是首要任务。
2. 指定 缩径（缩口）球阀 适用于二级分支、仪表小口径管道、手动偶尔关闭以及成本可控的非关键项目。
3. 对于 API 6D 石油和天然气行业的耳轴式高压球阀，全通径版本始终是行业强制性标准。
4. 小型 DN15 ~ DN50 通用浮动球阀大多默认采用缩径设计，而大直径隔离阀则倾向于采用全通径结构。

5. 结论

全通径（全通径、直通、全流量）球阀与缩径（缩径、限流、窄通径）球阀的核心区别在于内部流道尺寸及其对系统性能的影响。没有绝对更好的选择，只有最合适的配置，即能够匹配管道层级、流量需求、介质特性、清管要求和项目预算。

GEKO Valve 提供全通径球阀和缩径球阀，有浮动式和耳轴式两种类型，阀体材质包括 WCB 碳钢、SS304/SS316 不锈钢、双相钢，阀座材质包括 PTFE 软密封和 STL 硬面金属密封，以满足全球流程工业的各种工业通径配置需求。
